Määritä 2D/3D-symbolien oletusvastaavuudet

Layout-välilehti > 3D ja näkymä  -ryhmä >  3D-toiminnot-valikko > 3D-symbolitoiminnot-valikko > 2D/3D-symbolien oletusvastaavuuksien määrittely

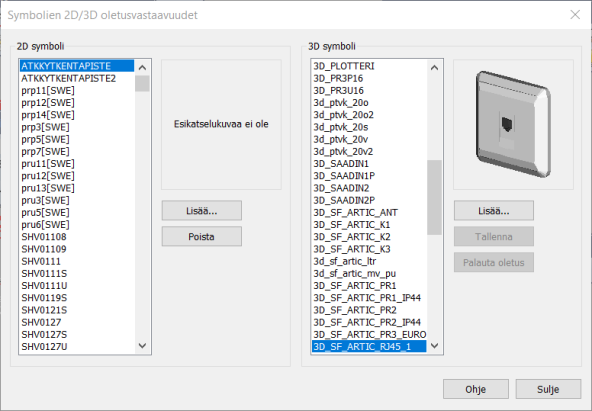

Tällä toiminnolla voit määrittää 2D/3D-symbolien oletusvastaavuudet eli sen, mikä 3D-symboli kuvaa 2D-symbolia generoitaessa kuvasta 3D-esitys.

Vastaavuuden muuttaminen

Toimi näin:

  1. Valitse vasemmanpuoleisesta listasta 2D-symboli, jonka 3D-vastaavuuden haluat muuttaa. Oikeanpuoleisessa listassa näkyy nykyinen vastaava 3D-symboli.

  2. Valitse uusi 3D-symboli oikeanpuoleisesta listasta.

  3. Tallenna uusi vastaavuus painamalla Tallenna -painikkeella.

Uuden vastaavuuden lisääminen

Toimi näin:

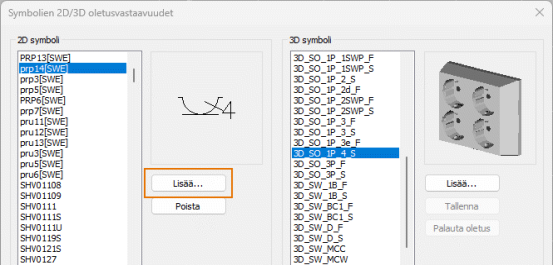

  1. Napsauta 2D-symbolilistan viereistä Lisää-painiketta.

    2. Symbolin nimen määritys -dialogi avautuu.

  2. Syötä tyhjään kenttään 2D-symbolin nimi. Vaihtoehtoisesti voit valita symbolin Symbolin valinta  -dialogissa (katso Symbolin valinta) napsauttamalla Valikosta -painiketta tai kuvasta napsauttamalla Osoita kuvasta -painiketta. Hyväksy valinta OK-painikkeella.

  3. Valitse vastaava 3D-symboli listasta. Jos oikeaa 3D-symbolia ei löydy listasta, napsauta 3D-symbolikehyksen Lisää-painiketta ja syötä symbolin nimi. Vaihtoehtoisesti voit valita sen Symbolin valinta  -dialogissa napsauttamalla Valikosta -painiketta tai kuvasta napsauttamalla Osoita kuvasta -painiketta. Hyväksy valinta OK-painikkeella.

  4. Tallenna uusi vastaavuus painamalla Tallenna-painiketta.
