Layout-välilehti > 3D ja näkymä -ryhmä >
3D-toiminnot-valikko >
3D-symbolitoiminnot-valikko > Määritä 2D-symbolia vastaava 3D-symboli
Tällä toiminnolla voit määrittää 2D-symboleita vastaavat 3D-symbolit. Kun kuvasta generoidaan 3D-esitys, vastaavat 3D-symbolit sijoitetaan kuvaan 2D-symbolin yläpuolelle korkotiedon mukaisesti.
Toimi näin:
-
Valitse muokattavat symbolit. Jos valitset useita symboleita, niiden on oltava samoja.
-

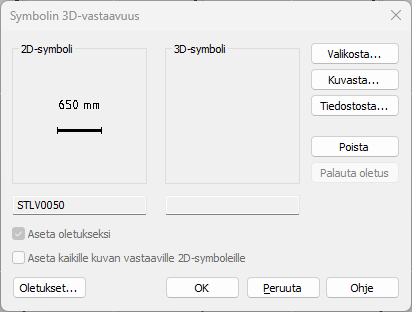

Hyväksy valinnat painamalla Enteriä. Symbolin 3D-vastaavuus -dialogi avautuu.
-
Valitse 2D-symbolia vastaava 3D-symboli valikosta, kuvasta tai tiedostosta napsauttamalla vastaavaa painiketta:
-

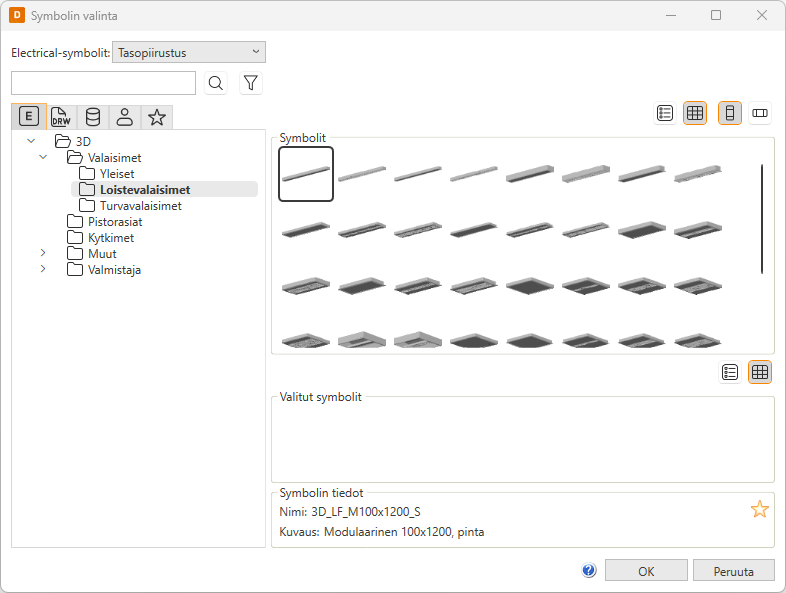

Valikosta – Valitse haluamasi symboli Symbolin valinta -dialogin Symbolit-osiosta ja napsauta OK-painiketta. Katso lisätietoja kohdasta Symbolin valinta.
-
Kuvasta – Valitse haluamasi 3D-symboli aktiivisesta kuvasta.
-
Tiedostosta – Valitse haluamasi symbolitiedosto.
-
-
Jos haluat, että valittua 3D-symbolia käytetään aina jatkossa kuvaamaan 2D-symbolia, valitse Aseta oletukseksi. Tällöin vastaavuus lisätään asetustiedostoon (so3dsymbol.ini), muussa tapauksessa vastaavuus merkitään kyseisen 2D-symbolin attribuuttiin ($3DSYMBOL$).
-
Jos haluat liittää tiedon kaikkiin valitunlaisiin kuvan symboleihin, valitse Aseta kaikille kuvan vastaaville 2D-symboleille.
-
Hyväksy valinnat napsauttamalla OK-painiketta.
Voit tarvittaessa palauttaa oletusvastaavuuden Palauta oletus -painikkeella.
