Sijoita ja parita nousuja

Layout-välilehti > Johdotus-ryhmä > Nousut-valikko

Noususymboleilla esitetään kuvassa eri kerrosten välisten johdotusten läpiviennit seuraavasti:

Tulee ylhäältä

Menee ylöspäin
Tulee alhaalta
Menee alaspäin
Tulee alhaalta ja jatkaa ylöspäin
Menee ylös- ja alaspäin
Tulee ylhäältä ja jatkaa alaspäin

Valittuasi haluamasi noususymbolin valitse järjestelmä, johon se kuuluu, Järjestelmät ja järjestelmän valinta -dialogissa.

Jos päätät johdotuksen noususymboliin, jonka toisessa päässä on eri johdotus, tästä tulee ilmoitus. Halutessasi voit muuttaa toisen pään johdotuksen juuri piirtämäksesi johdotukseksi.

Voit piirtää tyhjälle nousumerkille johdotuksen toisen pään valitsemalla nousumerkin, napsauttamalla hiiren kakkospainiketta ja valitsemalla Piirrä viittaukseen liittyvää johdotusta.

Noususymboleja ei poisteta automaattisesti johdotuksen poistamisen yhteydessä.

Viittausparin valinta

Voit valita noususymbolille viittausparin kaikkien kuvien viittauksista.

Tarvittaessa voit rikkoa viittausparin katkaisemalla ensin viittauksen valitsemalla haluamasi symbolin, napsauttamalla sitä hiiren kakkospainikkeella ja valitsemalla Katkaise viittaus. Tämän jälkeen voit määrittää uuden parin.

Toimi näin:

  1. Valitse pariton noususymboli, jolle haluat määrittää viittausparin.

  2. Napsauta hiiren kakkospainiketta ja valitse Valitse viittauspari. Vaihtoehtoisesti voit kaksoisnapsauttaa noususymbolia. Valitse pariton viittaus  -dialogi avautuu.

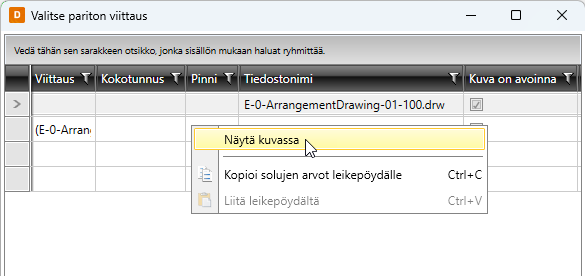

    Jos haluat ennen valintaa nähdä symbolin kuvasta, napsauta haluamaasi symbolia hiiren kakkospainikkeella ja valitse Näytä kuvassa.

  3. Kaksoisnapsauta haluamaasi viittausta. Vaihtoehtoisesti voit valita viittausrivin ja napsauttaa OK-painiketta.

Viittausparin valittuasi voit siirtyä viittauksen toiseen päähän napsauttamalla symbolia hiiren kakkospainikkeella ja valitsemalla Siirry viittauksen toiseen päähän.

Sijoita viittauspari

Sen lisäksi, että voit valita viittausparin olemassa olevista noususymboleista, voit myös sijoittaa uuden noususymbolin ja määrittää sen samalla viittauspariksi.

Tarvittaessa voit rikkoa viittausparin katkaisemalla ensin viittauksen valitsemalla haluamasi symbolin, napsauttamalla sitä hiiren kakkospainikkeella ja valitsemalla Katkaise viittaus. Tämän jälkeen voit sijoittaa ja määrittää uuden parin.

Toimi näin:

  1. Napsauta haluamaasi noususymbolia hiiren kakkospainikkeella ja valitse . Noususymbolivalikko avautuu.

  2. Valitse noususymboli, jonka haluat sijoittaa kuvaan. Järjestelmät ja järjestelmän valinta -dialogi avautuu.

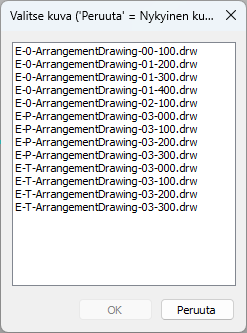

  3. Valitse järjestelmä, ja napsauta OK-painiketta. Valitse kuva  -dialogi avautuu.

  4. Kaksoisnapsauta kuvaa, johon haluat lisätä valitsemasi noususymbolin. Vaihtoehtoisesti voit valita symbolin ja napsauttaa OK-painiketta.

    Jos haluat sijoittaa noususymbolin aktiiviseen kuvaan, napsauta Peruuta-painiketta.

  5. Osoita symbolin sijoituspiste.

Viittausparin sijoitettuasi voit siirtyä viittauksen toiseen päähän napsauttamalla symbolia hiiren kakkospainikkeella ja valitsemalla Siirry viittauksen toiseen päähän.
