Kaksivartinen suoraporras

Building Lite-sovellus > Building Lite-välilehti > Pohjakuvasymbolit-ryhmä > image\IMG00239.gifPortaat-valikko >Suoraporras, kaksivartinen, SUORAPO2

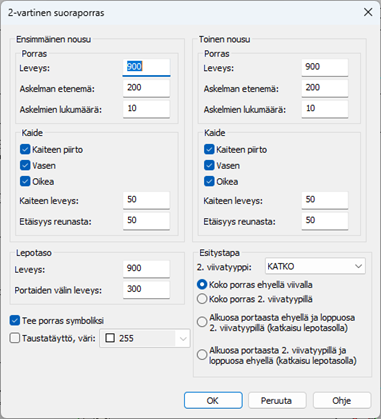

Toiminto piirtää suoran kaksivartisen portaan käyttäjän syöttämien mittatietojen pohjalta. Portaan määrittely tehdään dialogissa.

Toimi näin:

  1. Syötä ensimmäisen ja toisen nousun mittatiedot.

  2. Valitse portaan kaiteiden piirtotavat.

  3. Syötä kaiteiden mittatiedot.

  4. Syötä lepotason mittatiedot.

  5. Valitse tehdäänkö porras symboliksi (muutoin porras piirretään kuvaan viivapiirtona).

  6. Valitse piirretäänkö portaaseen taustatäyttö. Jos piirretään, valitse täytön väri.

  7. Valitse portaan esitystapa. Viivatyypin vaihtokohta on lepotasolla.

  8. Paina OK.

  9. Osoita portaan ensimmäisen nousun vasemman alanurkan sijoituspiste.

  10. Osoita portaan ensimmäisen nousun suunta kuvassa.

  11. Osoita kumpaan suuntaa porras piirretään.

Toiminnossa käytettävät asetustiedoston asetukset

  • Portaat, ehyet viivat, A6PORTAAT

  • Portaat, katkoviivat, A6PORTAAT_KATKO

  • Portaat, täytöt, A6PORTAAT_TAYTTO

  • Kaiteet, A6PORTAAT_KAIDE
