Osoitteenluontisäännöt

Kullekin I/O-korttivalmistajalle on määritetty oma osoitteenluontisääntönsä. Osoitteet syntyvät automaattisesti, kun kortille määrittää I/O-kortin luonnissa tai muokkauksessa Alkuosoite IN- tai Alkuosoite OUT  -tiedon. Yksittäisten kanavien osoitteita ei voi muokata, jos ne ovat syntyneet automaattisesta osoitteenluonnista.

Osoitteet muodostetaan seuraavilla arvoilla:

{0} = Kortin lyhyt tunnus. Jos kortin kokotunnus on =123+MCC1-A01-A1, lyhyt tunnus on A01-A1.

{1} = Räkin lyhyt tunnus. Jos I/O-räkin kokotunnus on =123+MCC1-A01, lyhyt tunnus on A01. Jos kortille ei ole määritetty räkkiä, arvo on tyhjä.

{2} = Räkin lyhyt tunnus. Jos I/O-räkin kokotunnus on =123+MCC1-A01, lyhyt tunnus on A01. Jos kortille ei ole määritetty räkkiä, tulee arvoksi Local.

{3} = Saa arvoksi kortin Alkuosoite IN  -arvon.

{4} = Saa arvoksi kortin Alkuosoite OUT  -arvon.

{5} = Saa arvoksi kortin Asematunnus-arvon.

{6} = Saa arvoksi kortin Kenttäohjain-arvon.

{7} = Saa arvoksi Asematunnus-sähköposition.

{8} = Saa arvoksi kortin PIC-numero-arvon.

{9} = Saa arvoksi kortin Tyyppi-lisätiedon arvon (DI, DO, AI, AO).

{10} = Saa arvoksi kanavan Kanavanumero-arvon.

{11} = Ei käytössä.

{12} = Saa arvoksi kanavan Sanan muutos  -arvon.

{13} = Saa arvoksi kanavan Bittiosoite-arvon.

{14} = Ei käytössä.

{15} = Saa arvoksi kanavan Vara 1  -kentän arvon.

{16} = Saa arvoksi kanavan Vara 2  -kentän arvon.

{17} = Saa arvoksi kortin Alkuosoite IN + Sanan muutos  -summan.

{18} = Saa arvoksi kortin Alkuosoite OUT + Sanan muutos  -summan.

{19} = Saa arvoksi kanavan Alkuosoite IN + Sanan muutos- tai Alkuosoite OUT + Sanan muutos  -summan riippuen siitä, kumman alkuosoitearvon antaa.

{20} = Saa arvoksi kanavan Bittiosoite + Bittiosoite offset  -summan.

{21} = Saa arvoksi kortin Korttipaikka-arvon.

{22} = Saa arvoksi kanavan Kanavanumero -1  -erotuksen.

{23} = Saa arvoksi kortin Vara 1   -kentän arvon.

{24} = Saa arvoksi kortin Vara 2   -kentän arvon.

{25} = Saa arvoksi kanavan Kortin tunnus  -kentän arvon (alilaitteen tunnuksen) ilman räkin tunnusta. Jos räkin tunnus on A200-A10 ja kortin tunnus A200-A10-AB-100, arvo ilman räkin tunnusta on AB-100.

Määrittele sääntö näin:

  1. Avaa I/O-kortin tuotemallin muokkaus Tuotemallit-projektipuusta valitsemalla Muokkaa.

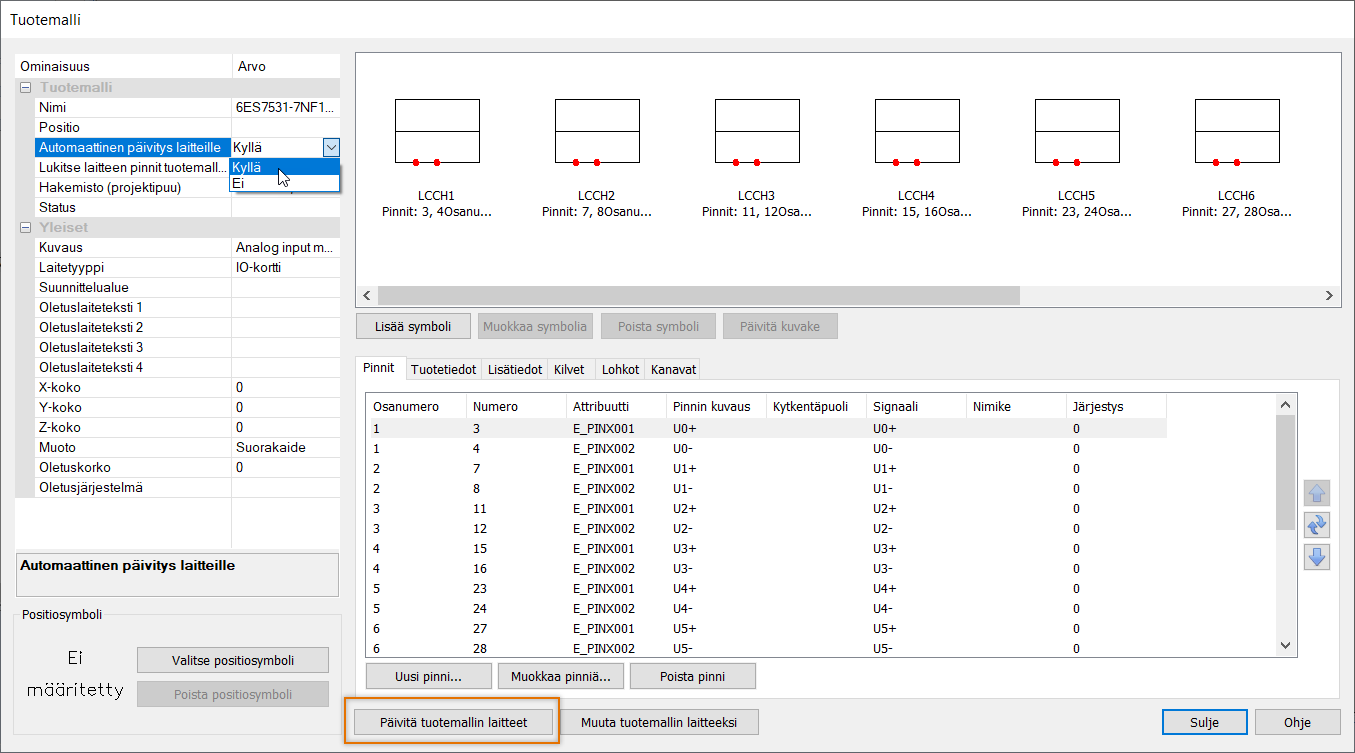

  2. Valitse Automaattinen päivitys laitteille   -kohdasta Kyllä. Jos valittuna on Ei, muutokset pitää päivittää erikseen tuotemallin laitteille Päivitä tuotemallin laitteet  -painikkeella.

  3. Valitse Kanavat-välilehti.

  4. Kaksoisnapsauta haluamaasi kanavaa. Vaihtoehtoisesti voit valita kanavan ja napsauttaa Muokkaa kanavaa  -painiketta. Kanava-dialogi avautuu.

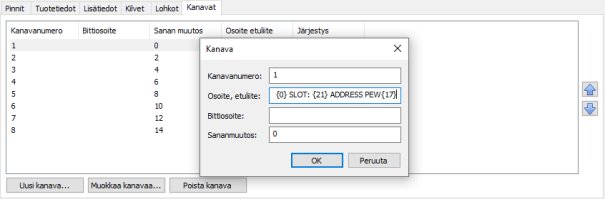

  5. Anna haluamasi formaatti Osoite, etuliite  -kenttään. Jos esimerkiksi haluat nähdä kortin lyhyen tunnuksen, korttipaikan ja osoitteen, syötä kenttään ID: {0} SLOT: {21} ADDRESS PEW{17} (jossa PEW on AI-kortin tarvitsema etuliite).

  6. Määritä sama formaatti muille kanaville seuraavasti:

    1. Kopioi formaatti Osoite, etuliite  -dialogista.

    2. Sulje Kanava-dialogi napsauttamalla OK-painiketta.

    3. Kaksoisnapsauta seuraavaa kanavariviä, ja liitä kopioimasi formaatti Osoite, etuliite  -kenttään.

    4. Sulje Kanava-dialogi napsauttamalla OK-painiketta.

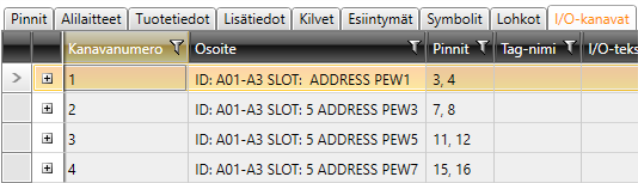

  7. Sulje Tuotemalli-dialogi Sulje-painikkeella. Muutokset päivitetään projektipuuhun:

  8. Päivitä tarvittaessa puuttuvat tiedot (esim. korttipaikka) laitteen ominaisuuksiin. Muutokset päivitetään automaattisesti sekä projektipuuhun että kuvaan.

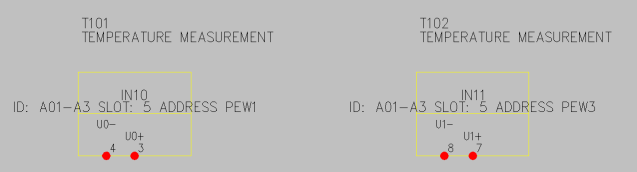

Kun kortille antaa Alkuosoite IN- ja Alkuosoite OUT  -arvot, ohjelma muodostaa osoitteet kortin kanaville säännön mukaan.
