I/O-korttien lisääminen

Toimi näin:

  1. Valitse I/O-kortit-välilehti.

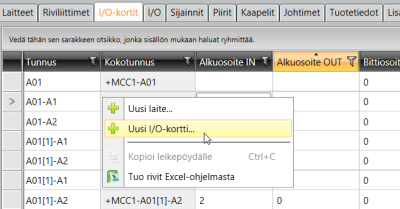

  2. Paina hiiren kakkospainiketta, ja valitse Uusi I/O-kortti.

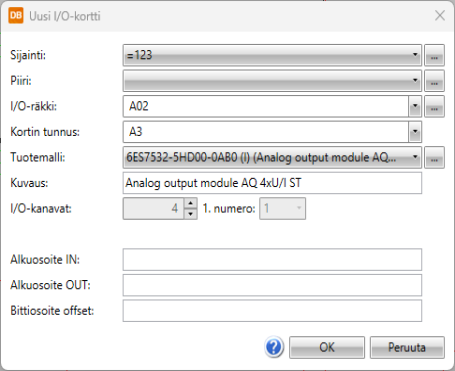

    3. Uusi I/O-kortti -dialogi avautuu. Dialogi ehdottaa edellisellä kerralla valittua sijaintia, piiriä ja I/O-räkkiä. Lisäksi Kortin tunnus -kenttään ehdotetaan edellisen tunnuksen perusteella tunnusta.

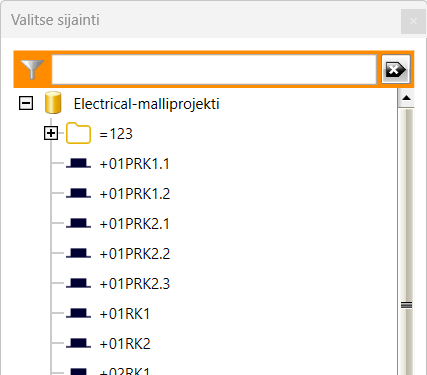

  3. Valitse kortin sijainti alasvetovalikosta. Vaihtoehtoisesti voit painaa Sijainti-kentän viereistä -painiketta ja valita sijainnin Valitse sijainti -dialogista.

  4. Valitse piiri alasvetovalikosta, tai paina -painiketta ja valitse se Valitse piiri  -dialogista.

  5. Valitse I/O-räkki, tai luo uusi räkki:

    • Luo uusi räkki antamalla uuden räkin tunnus I/O-räkki-kenttään.

    • Valitse räkki alasvetovalikosta.

    • Paina I/O-räkki-kentän viereistä -painiketta, ja valitse räkki Valitse I/O-räkki  -dialogista.

  6. Kirjoita Kortin tunnus -kenttään uuden kortin tunnus.

  7. Valitse halutessasi Tuotemalli-valikosta projektilla oleva tuotemalli.

    Napsauttamalla Tuotemalli-kentän viereistä -painiketta voit hakea tuotemalleja vakiotietokannasta tai jaetuista tietokannoista.

    8. Kortti saa automaattisesti tuotemallin kuvauksen ja kanavatiedot. Lisäksi Alkuosoite IN-, Alkuosoite OUT- ja Bittiosoite offset -kentät tulevat näkyviin.

  8. Jos määritit kortille tuotemallin ja haluat luoda kanaville osoitteet automaattisesti, määrittele arvo Alkuosoite IN- tai Alkuosoite OUT-kenttään sekä tarvittaessa lisäksi Bittiosoite offset -kenttään.

    Kun osoitteet syntyvät automaattisesti, yksittäisten kanavien osoitteita ei voi muokata.

  9. Jos et määrittänyt kortille tuotemallia:

    1. Anna kortille kuvaus.

    2. Anna kortin kanavien lukumäärä ja ensimmäisen kanavan numero.

    3. Määrittele pinnien määrä.

  10. Paina OK-painiketta.
