Luo, kopioi ja muokkaa tuotemalleja

Tuotemallin ominaisuusdialogissa voit määrittää kaikki tuotemallin tiedot, symbolit, lisätiedot jne. Dialogi avautuu, kun alat luoda uutta tuotemallia tai muokata/kopioida olemassa olevaa.

Tuotemallin luontiin, kopiointiin ja muokkaukseen pääset Projektin tuotemallit  -toiminnosta, Tuotemallit-puusta tai napsauttamalla kuvassa olevaa laite-esiintymää hiiren kakkospainikkeella ja valitsemalla Tuotemallin ominaisuudet. Lisäksi voit hallita tuotemalleja Tuotemallien hallinta   -dialogissa.

Toimi näin:

  1. Aloita toiminto:

    • Jos haluat luoda uuden tuotemallin, napsauta Tuotemallit-puussa hiiren kakkospainiketta ja valitse Luo uusi tuotemalli. Uusi tuotemalli  -dialogi avautuu.

    • Jos haluat luoda uuden tuotemallin kopioimalla olemassa olevan mallin, valitse malli Tuotemallit-puusta, napsauta sitä hiiren kakkospainikkeella ja valitse Kopioi tuotemalli. Kopioi tuotemalli   -dialogi avautuu.

    • Jos haluat muokata olemassa olevaa tuotemallia, napsauta laitetta hiiren kakkospainiketta ja valitse Tuotemallin ominaisuudet tai napsauta tuotemallia Tuotemallit-puussa hiiren kakkospainikkeella ja valitse Muokkaa. Tuotemallin ominaisuudet  -dialogi avautuu.

  2. Määrittele tai muokkaa tietoja:

    • Nimi – Anna tuotemallille nimi. Jos olet kopioimassa tuotemallia, kentässä näytetään alkuperäisen tuotemallin nimi ja siihen lisätty juokseva numero sulkeissa.
    • Positio – Anna laitteen positionumero ja valitse positiomerkki positioitaville laitteille, kuten valaisimille ja lämmittimille.

      • Toimi näin:

      1. Napsauta -painiketta. Symbolin valinta   -dialogi avautuu. Oletusarvoisesti Symbolit-osiossa näytetään sekä läpinäkyvät että peittävät positiomerkit.

      2. Valitse puusta näkyviin joko läpinäkyvät tai peittävät positiomerkit.

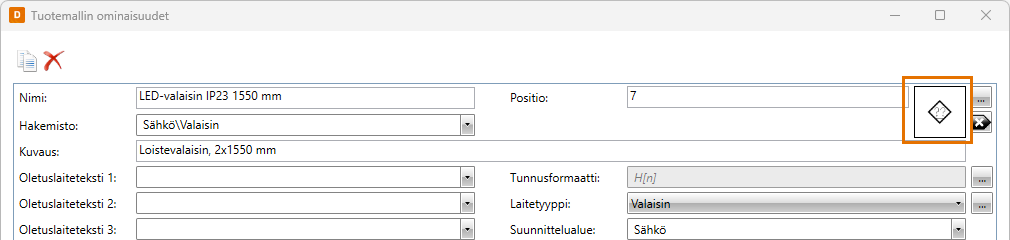

      3. Kaksoisnapsauta symbolia, jonka haluat määrittää tuotemalliin. Symbolin valinta  -dialogi sulkeutuu, ja valitsemasi symboli näkyy esikatseluruudussa:

        Katso lisätietoja symbolien valinnasta kohdasta Symbolin valinta.

    • Hakemisto – Valitse tuotemallille hakemisto. Jos tarvittavaa hakemistoa ei löydy alasvetovalikosta, voit luoda sen kirjoittamalla nimen kenttään.
    • Kuvaus – Kirjoita vapaamuotoinen kuvaus laitteesta. Kuvausta käytetään oletusarvoisesti, jos laitteella oleva tieto on tyhjä.
    • Oletuslaiteteksti – Määrittele uudelle laitteelle oletusarvoisesti lisättävät laitetekstit 1–4. Näytä käytetään oletusarvoina, jos laitteella oleva tieto on tyhjä.

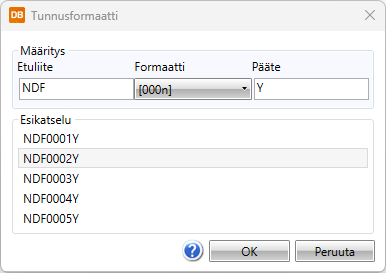

    • Tunnusformaatti – Kenttä näyttää tunnusformaatin. Jos haluat määritellä uuden formaatin, napsauta -painiketta.
      • Toimi näin:

      1. Kirjoita haluamasi etuliite Etuliite-kenttään.

      2. Valitse haluamasi formaatti Formaatti-alasvetovalikosta. Vaihtoehdot ovat:

        • [n] – Etuliitteen perään lisätään juokseva numero: M1, M2, M3 jne.

        • [0n] – Etuliitteen perään lisätään yksi 0 ja juokseva numero: M01, M02, M03 jne.

        • [00n] – Etuliitteen perään lisätään kaksi nollaa ja juokseva numero: M0001, M0002, M0003 jne.

        • [000n] – Etuliitteen perään lisätään kolme nollaa ja juokseva numero: M0001, M0002, M0003 jne.

        • [0000n] – Etuliitteen perään lisätään neljä nollaa ja juokseva numero: M00001, M00002, M00003 jne.

        • [00000n] – Etuliitteen perään lisätään viisi nollaa ja juokseva numero: M000001, M000002, M000003 jne.

        • [0000000n] – Etuliitteen perään lisätään kuusi nollaa ja juokseva numero: M0000001, M0000002, M0000003 jne.

      3. Kirjoita haluamasi pääte Pääte-kenttään. Oletusarvoisesti tunnuksessa ei ole päätettä.

      4. Napsauta OK-painiketta.

    • Laitetyyppi – Valitse laitteen tyyppi alasvetovalikosta. Oikea laitetyyppi on tärkeä toiminnallisuuden varmistamiseksi.
    • Suunnittelualue – Valitse suunnittelualue.
    • Status – Määritä tuotemallin tila. Käytöstä poistetuille tuotemalleille voi esimerkiksi laittaa tilaksi "poistettu" – tämän tiedon avulla käytöstä poistetut tuotemallit voi suodattaa pois näkyvistä tuotemallien hallinnassa. Tieto ei päivity laitteille, joten voit käyttää sitä omien tarpeidesi mukaisesti.
    • Automaattinen päivitys laitteille – Valitse tämä, jos haluat tuotemalliin tehtyjen muutosten päivittyvän automaattisesti tuotemallin laitteille. Jos et valitse tätä, muutokset pitää päivittää erikseen tuotemallin laitteille Päivitä tuotemallin laitteet  -painikkeella. Katso Päivitä tuotemallin muutokset laitteille.
    • Lukitse laitteen pinnit – Valitse tämä, jos haluat pakottaa tuotemallin laitteet käyttämään tuotemallin pinnejä.
    • Koko ja sijoitus
      • X-koko, Y-koko ja Z-koko – Määrittele laitteen kokotiedot – leveys (X), korkeus (Y) ja syvyys (Z) – jotka vaikuttavat mm. tilavarauksen kokoon.
      • Muoto – Valitse laitteen muodoksi pyöreä tai suorakaide. Tämä vaikuttaa mm. tilavarauksen muotoon.
      • Oletuskorko – Määritä laitteen korko. Tämä vaikuttaa mm. laitteen 3D-generointiin.
      • Oletusjärjestelmä – Valitse, mihin järjestelmään laite menee sijoitettaessa.

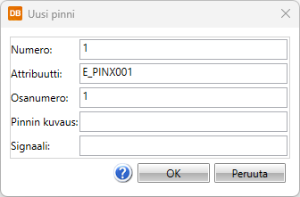

  3. Valitse Pinnit-välilehti lisätäksesi, muokataksesi ja poistaaksesi pinnejä.

    Pinnit ovat laitteen kytkentäpisteitä.

    • Numero – Pinnin numero, voi sisältää myös tekstiä, esimerkiksi A1.
    • Attribuutti – Jokaista pinniä vastaa sen oma attribuutti, joka sisältää pinninumeron, yleensä E_PINA???, E_PINB??? tai E_PINX??? kytkentäpuolen mukaan.
    • Osanumero – Jos saman laitteen eri esiintymillä on samat pinnit, käytetään osanumeroa erottamaan ne toisistaan. Osanumero kirjautuu attribuutin nimeen hakasulkeisiin, esimerkiksi E_PINA001[112].
    • Kuvaus – Valinnainen kytkentäpisteen vapaamuotoinen kuvaus.
    • Signaali – Valinnainen signaalityyppi, esim. SIG, N tai PE.

  4. Valitse Tuotetiedot-välilehti valitaksesi tuotemalliin liitettävät tuotetiedot Valitse/Muokkaa-painikkeella. Katso lisätietoja tuotetietojen valitsemisesta kohdasta Tuotetietojen valinta.

  5. Valitse Lisätiedot-välilehti lisätäksesi tuotemallille voidaan lisätä erilaisia lisätietoja, kuten asentotekstejä, sähköteknisiä tietoja sekä ETIM-tietoja Valitse/Muokkaa-painikkeella. Katso lisätietoja lisätietojen valitsemisesta kohdasta Lisätietojen valinta.

  6. Valitse Kilvet-välilehti liittääksesi tuotemallille kilpitietoja Valitse/Muokkaa-painikkeella. Katso lisätietoja kilpien valitsemisesta kohdasta Kilpien valinta.

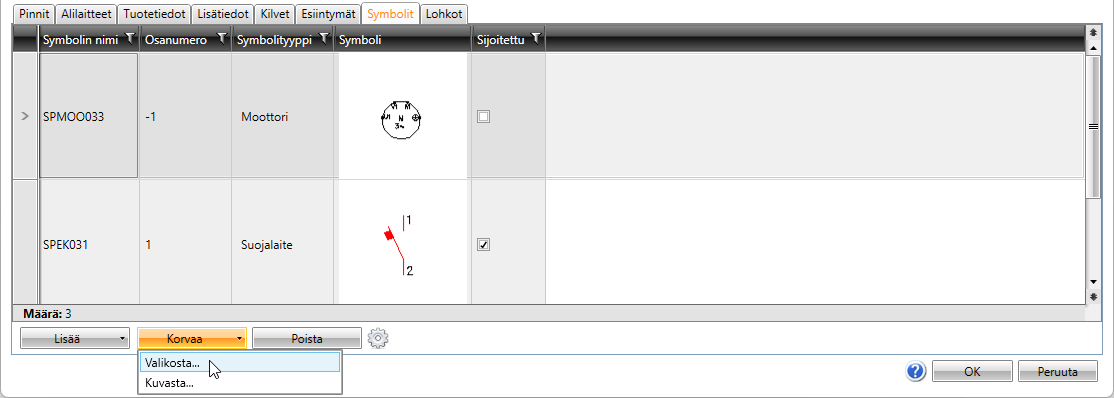

  7. Valitse Symbolit-välilehti hallitaksesi tuotemallin symboleita.

    Voit lisätä, korvata ja poistaa tuotemalliin määritettyjä symboleita.

    • Napsauta Lisää-painiketta ja valitse, miten haluat lisätä symbolin: valikosta, 3D-symboleista, kuvasta tai tiedostosta:

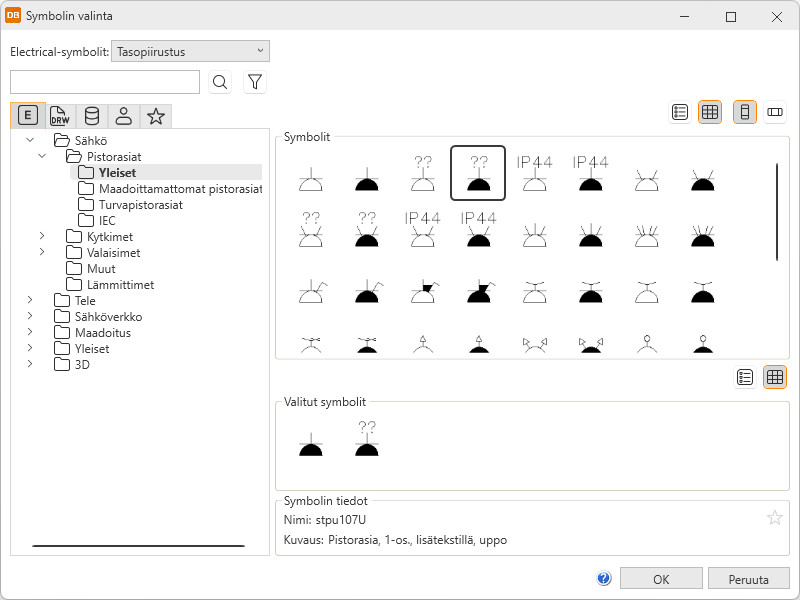

      • Valikosta – Valitse haluamasi symbolit Symbolin valinta  -dialogissa.

        Toimi näin:

        1. Valitse haluamasi välilehti:

          Electrical-symbolit – Tällä välilehdellä näet kaikki käytettävissä olevat Electrical-symbolit.

          Symbolit aktiivisessa kuvassa – Tällä välilehdellä näet aktiiviseen kuvaan sijoitetut symbolit.
          Symbolit aktiivisessa projektissa – Tällä välilehdellä näet kaikki projektin symbolit.
          Käyttäjän symbolit – Tällä välilehdellä näet symbolit, jotka olet tallentanut Tallenna oma symboli  -toiminnolla tai tuonut omista kuvakevalikoista.

          Suosikkisymbolit – Tällä välilehdellä näet symbolit, jotka olet määritellyt suosikeiksesi.

          2. Voit suodattaa näytettäviä symboleita lisää puun avulla. Symbolit-osiossa näytetään symbolit valintojesi mukaisesti.

        2. Kaksoisnapsauta symboleita, jotka haluat valita. Vaihtoehtoisesti voit napsauttaa symbolia hiiren kakkospainikkeella ja valita Lisää. Symbolit näytetään Valitut symbolit  -osiossa.

        3. Napsauta OK-painiketta. Valitsemasi symbolit näkyvät nyt Symbolit-välilehdellä.

          Katso lisätietoja Symbolin valinta  -dialogista kohdasta Symbolin valinta.

      • 3D-symboli – Valitse haluamasi 3D-symbolit Symbolin valinta  -dialogissa kaksoisnapsauttamalla niitä ja napsauttamalla sitten OK-painiketta. Katso lisätietoja Symbolin valinta  -dialogista kohdasta Symbolin valinta.

      • Kuvasta – Valitse haluamasi symbolit kuvasta. Tämä vaihtoehto ei ole käytettävissä DB-työkalussa.

      • Tiedosto – Valitse haluamasi dokumenttityyppi ja sitten symboli. Tämä vaihtoehto ei ole käytettävissä DB-työkalussa.

    • Vain symboleita, joita ei ole sijoitettu, voi korvata ja poistaa.

    • Kuvan tyyppi vaikuttaa symbolin korvaamiseen: Jos korvattava symboli on samaa tyyppiä kuin avoin kuva (esim. single-line-symboli/single-line-kaavio), voi korvaavan symbolin valita kuvasta tai valikosta. Jos kyseessä on eri kuvatyypin symboli (esim. single-line-symboli/tasopiirustus), symbolin voi valita vain valikosta.

    • Symbolin valinnan yhteydessä luetaan attribuutit ja niiden arvot. Lisätiedon synnyttäviä attribuutteja varten -painikkeella voi määritellä, milloin lisätiedot lisätään tai päivitetään symboliattribuuttien mukaisesti. Myös objektin tekstikentät 1–4 päivitetään E_SYMBTXT 1–4 -attribuuttien mukaisesti.

      Asetusvaihtoehdot ovat seuraavat:

      • Aina – Lisätiedot päivitetään aina.

      • Ei koskaan – Lisätietoja ei päivitetä koskaan.

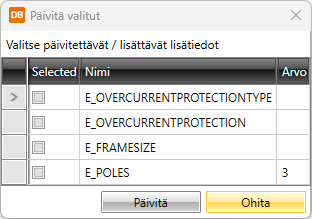

      • Valitse – Voit itse valita lisättävät/päivitettävät lisätiedot. Valittuasi symbolin avautuu Päivitä valitut   -dialogi, josta voit valita haluamasi lisätiedot:

      Lisätietojen lisäys/päivitys tehdään asetuksen mukaisesti siihen asti, että muutat sen toiseksi.

  8. Valitse Lohkot-välilehti lisätäksesi ja poistaaksesi lohkoja, joita käytetään esimerkiksi yleiskaapeloinnin yhteydessä kuvaamaan esimerkiksi lähiverkossa käytettävät portit tai paloilmoitinjärjestelmän silmukat. Voit lisätä uusia lohkoja -painikkeella.

  9. Jos olet lisäämässä tai muokkaamassa tuotemallia, jonka laitetyyppi on I/O-kortti, lisää kanavat I/O-kanavat-välilehdellä.

    • Kanavanumero – Juokseva numero riippuen kortin kanavien määrästä. Kanavan pinnit määritetään Pinnit-välilehdellä lisäämällä pinnejä antaen niille saman osanumeron kuin kanavanumeroilla on.

    • Bittiosoite – Tulee osoitteen perään alkuosoitteen jälkeen pisteellä erotettuna. Tätä käytetään tietyillä osoitteenluontisäännöillä.

    • Sanan muunnos – Lisää annetun luvun alkuosoite-arvoon kanavien osoitteille. Alkuosoite-arvo annetaan I/O-kortin muokkauksessa.

    • Osoite etuliite – Tulee osoitteen eteen. Joillain valmistajilla tämä on vakiona, vaikka esimerkiksi vakiokorteilla tätä ei näy kyseisessä kentässä. Esimerkiksi Siemensin kortit saavat aina etuliitteeksi E. Tähän kenttään voi lisätä halutun osoitteenluontisäännön.

    • Uusi kanava – Luo uusi kanava tuotemallille.

    • Muokkaa kanavaa – Muokkaa jo määritettyä kanavaa.

    • Poista kanava – Poista valittu kanava tuotemallilta.

  10. Napsauta OK-painiketta.
