I/O-korttien muokkaaminen

Yksittäisten I/O-korttien tietojen muokkaaminen

I/O-kortit-välilehdellä voit muokata taustaväriltään valkoisten solujen tietoja suoraan gridissä.

Voit muokata laitteen ominaisuuksia lisäksi Laitteen ominaisuudet  -dialogissa.

Toimi näin:

  1. Valitse I/O-kortit -välilehti.

  2. Avaa Laitteen ominaisuudet -dialogi toisella seuraavista tavoista:

    • Kaksoisnapsauta haluamasi I/O-korttirivin ensimmäistä saraketta.

    • Napsauta haluamaasi I/O-korttiriviä hiiren kakkospainikkeella, ja valitse Muokkaa laitetta.

    Laitteen ominaisuudet -ikkuna avautuu.

  3. Muokkaa haluamiasi tietoja.

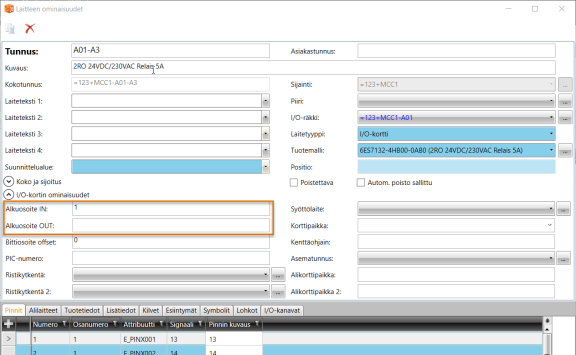

    4. Yksittäisten kanavien osoitteita ei voi muokata, jos ne ovat syntyneet automaattisesta osoitteenluonnista. I/O-kortin-ominaisuudet -osiossa voit määrittää korttivalmistajan osoitteet syntymään automaattisesti määrittelemällä tiedon joko Alkuosoite IN- tai Alkuosoite OUT -kenttään. Katso lisätietoja kohdasta Osoitteenluontisäännöt.

    • -painikkeella voit kopioida I/O-kortin.

    • -painikkeella voit poistaa I/O-kortin.

    • Voit peruuttaa muokkaamisen Peruuta-painikkeella, dialogin oikean ylänurkan rastilla tai Esc-näppäimellä.

  4. Tallenna muutokset OK-painikkeella.

I/O-kortin tiedot saa tarvittaessa poistettua laitteelta Laitteen ominaisuudet  -dialogissa I/O-kortin ominaisuudet -osion -painikkeella.

Painike on näkyvissä silloin, kun laitteen tyyppi on muu kuin I/O-kortti ja laitteella on I/O-kortin tietoja. I/O-kortilta itseltään I/O-kortin tietoja ei voi poistaa. Katso lisätietoja laitteen tietojen muokkaamisesta kohdasta Laitteiden muokkaaminen.

I/O-korttien tietojen massamuokkaaminen

I/O-kortit-välilehden oikeassa reunassa on neljä apugridiä: Sijainnit, Asemat, Laitteet ja Ristikytkentäalustat. Saat helposti määriteltyä I/O-korttien tietoja massana vetämällä tiedot apugrideistä päägridiin.

Voit halutessasi lukita apugridit ruudulle niiden oikeasta ylälaidasta -painikkeella. Voit myös helpottaa työtäsi järjestelemällä, ryhmittelemällä ja suodattamalla tiedot haluamallasi tavalla.

Toimi näin:

  1. Valitse I/O-kortit-välilehti.

  2. Valitse päägridistä yksi tai useampi I/O-kortti, jolle haluat määritellä sijainteja, asemia, laitteita tai ristikytkentäalustoja.

  3. Avaa välilehden oikeasta laidasta Sijainnit-, Asemat-, Laitteet- tai Ristikytkentäalustat-apugridi.

  4. Järjestä, ryhmittele ja suodata tietoja tarpeen mukaan.

  5. Valitse apugridistä yksi tai useampi sijainti, asema, laite tai ristikytkentäalusta. Voit käyttää Ctrl- ja Shift-näppäimiä valitaksesi useita rivejä.

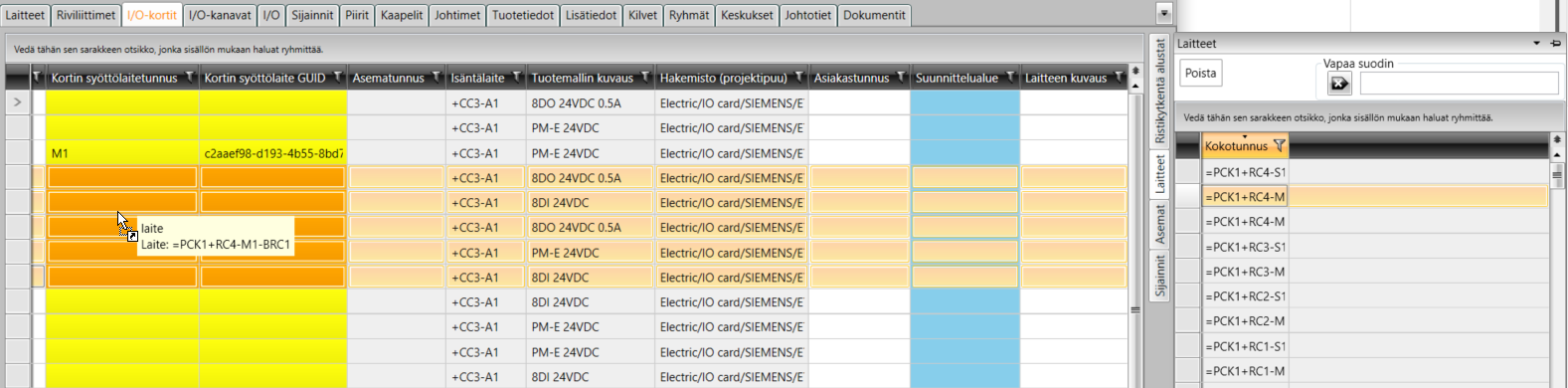

  6. Vedä valitsemasi tiedot valintaasi vastaavan sarakkeen päälle. Sarakkeet, joihin valitsemasi tiedot voi pudottaa, korostuvat keltaisella, ja valitsemiesi I/O-korttien solut kyseisissä sarakkeissa korostuvat oranssilla. Jos esimerkiksi olet valinnut päägridistä viisi I/O-korttia ja vedät apugridistä laitteen, päägridin korotukset ennen tietojen pudottamista näyttävät tältä:

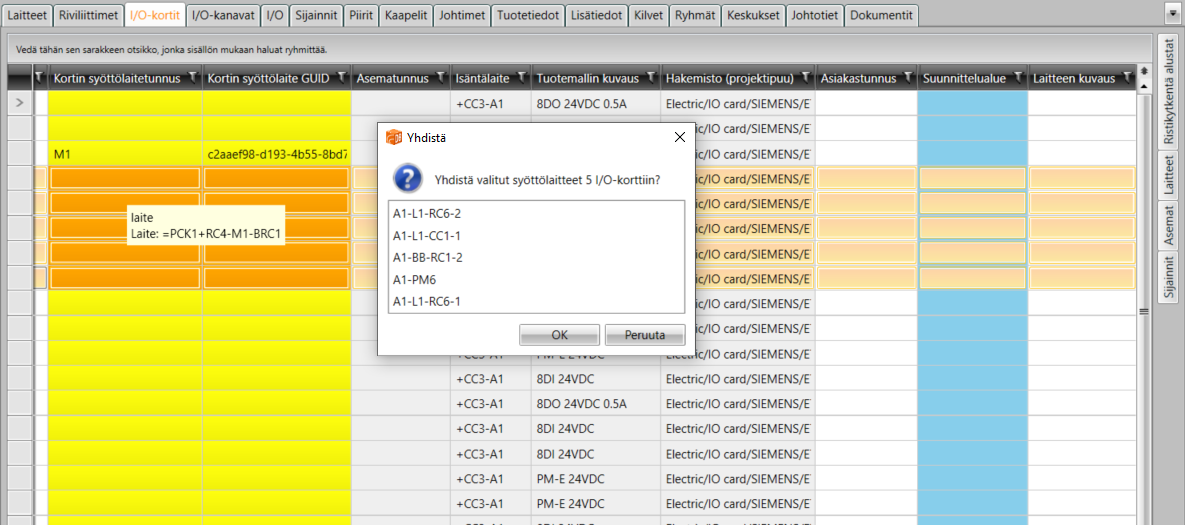

  7. Pudota tiedot. Jos valitsit useita rivejä, Yhdistä-dialogi avautuu.

  8. Vahvista valittujen tietojen lisääminen valituille I/O-korteille napsauttamalla OK-painiketta. Lisätyt tiedot näkyvät nyt gridissä.
