Sijaintien muokkaaminen

Sijainnit-välilehdellä voit muokata taustaväriltään valkoisten solujen arvoja suoraan gridissä:

Voit muokata sijainnin ominaisuuksia lisäksi ominaisuusdialogissa. Voit avata dialogin seuraavilla tavoilla:

  • Napsauta haluamaasi kokonaisuutta/sähköpositiota laiteprojektipuussa hiiren kakkospainikkeella ja valitse Muokkaa kokonaisuutta / Muokkaa sähköpositiota.

  • Valitse Electrical DB:ssä Sijainnit-välilehti ja kaksoisnapsauta haluamasi rivin ensimmäistä saraketta:

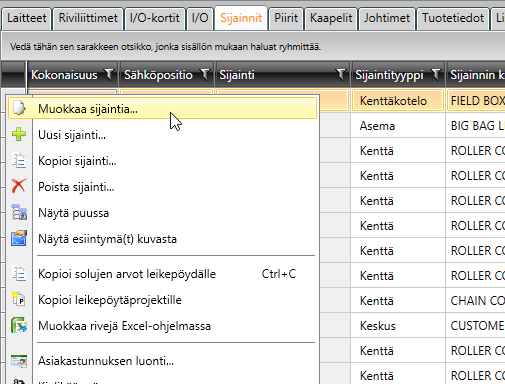

  • Valitse Electrical DB:ssä Sijainnit-välilehti, valitse haluamasi rivi, napsauta riviä hiiren kakkospainikkeella ja valitse Muokkaa sijaintia:

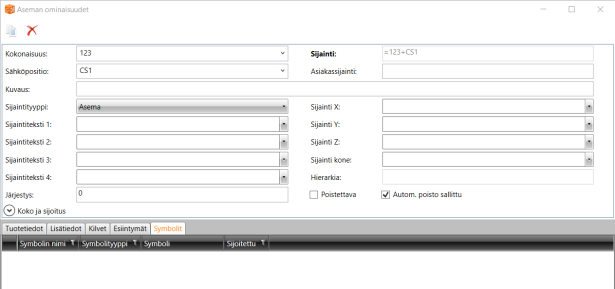

Ominaisuusdialogi avautuu. Dialogin nimi riippuu sijainnin tyypistä. Jos sijainnin tyyppi on esimerkiksi Asema, dialogin nimi on Aseman ominaisuudet:

Muokkaa tietoja sijainnin ominaisuusdialogissa tarpeen mukaan:

  • Tuotetiedot-välilehdellä voit valita ja muokata tuotetietoja Valitse/Muokkaa-painikkeella.

  • Lisätiedot-välilehdellä voit valita ja muokata lisätietoja Valitse/Muokkaa-painikkeella.

  • Kilvet-välilehdellä voit valita ja muokata kilpiä Valitse/Muokkaa-painikkeella.

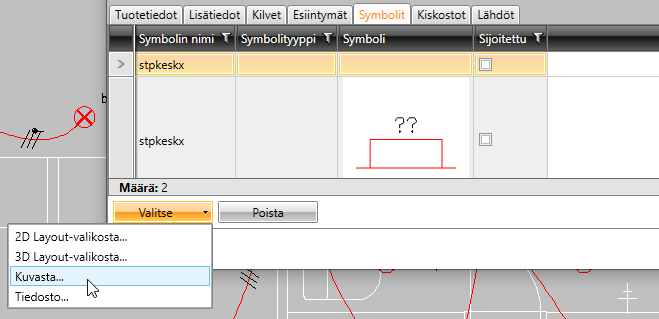

  • Symbolit-välilehdeltä näet kaikki sijainnin symbolit. Kun avaat ominaisuusikkunan Electrical-projektipuun tai kuvan kautta ja sijainnin tyyppi on Keskus, voit myös valita symboleita Valitse-painikkeella:

    Lisäksi voit poistaa symbolin napsauttamalla sitä hiiren kakkospainikkeella ja valitsemalla Poista.

  • Kun sijainnin tyyppi on Keskus, näet kaikki sijainnin kiskostot Kiskostot-välilehdeltä. Voit lisätä kiskostoja -painikkeella.

  • Kun sijainnin tyyppi on Keskus, näet kaikki sijainnin lähdöt Lähdöt-välilehdeltä. Voit lisätä lähtöjä -painikkeella.

Tarvittaessa voit peruuttaa muokkauksen Peruuta-painikkeella, dialogin oikeassa yläkulmassa olevaa rastia napsauttamalla tai Esc-näppäimellä.

-painikkeella voit kopioida sijainnin kaikkine tietoineen (esiintymiä lukuun ottamatta) uudeksi sijainniksi.

-painikkeella voit poistaa sijainnin, jos sijainti ei sisällä esimerkiksi laitteita. Joissain tapauksissa sijainnin poistaminen vaatii vielä Siivoa projekti -toiminnon ajamisen.
