Lisää ja muokkaa lähtöjä

Layout-välilehti > Keskukset ja lähdöt  -ryhmä > Lähtö
  Layout-välilehti > Keskukset ja lähdöt  -ryhmä >  Lähtö-valikko > Muokkaa lähtöä

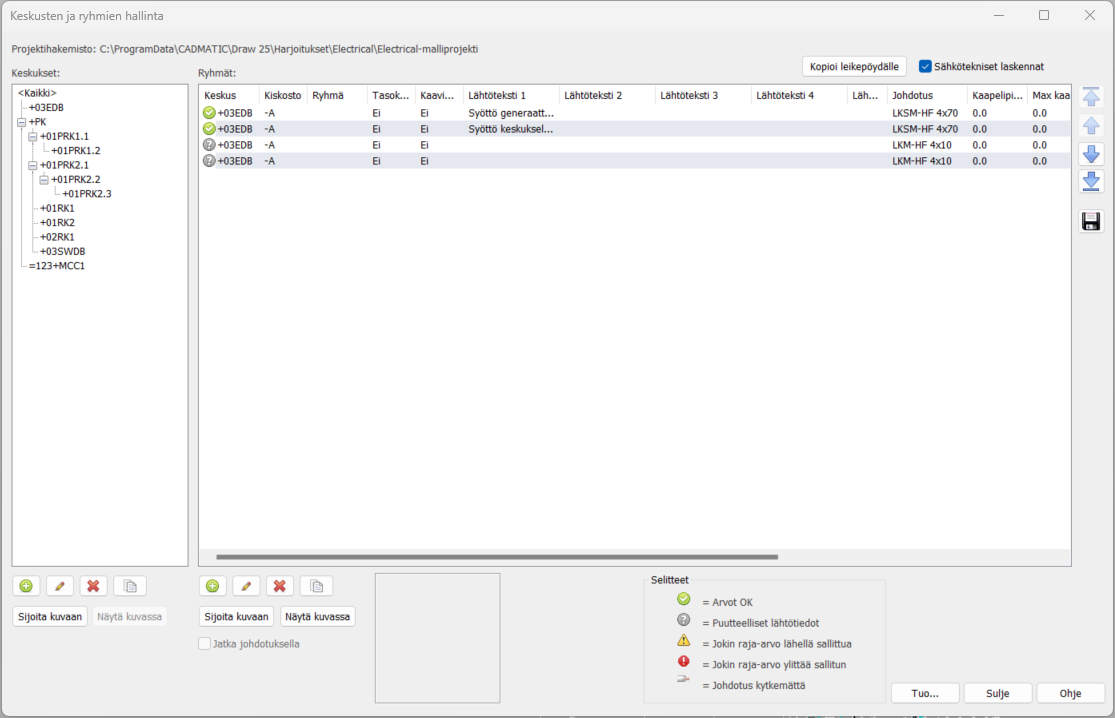

Näillä toiminnoilla voit lisätä ja muokata projektin lähtöjä. Voit hallita lähtöjä myös Keskusten ja ryhmien hallinta  -dialogissa.

Katso lisätietoja Keskusten ja ryhmien hallinta -dialogista kohdasta Hallitse keskuksia ja ryhmiä.

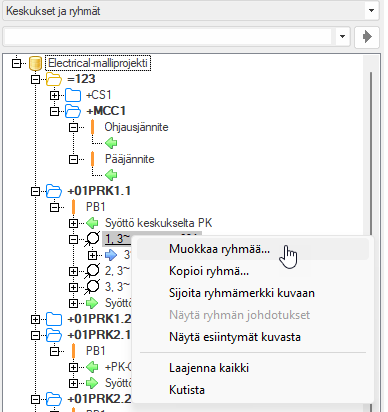

Ryhmän muokkauksen voi aloittaa myös kuvasta kaksoisnapsauttamalla ryhmää tai puusta napsauttamalla ryhmää hiiren kakkospainikkeella ja valitsemalla Muokkaa ryhmää.

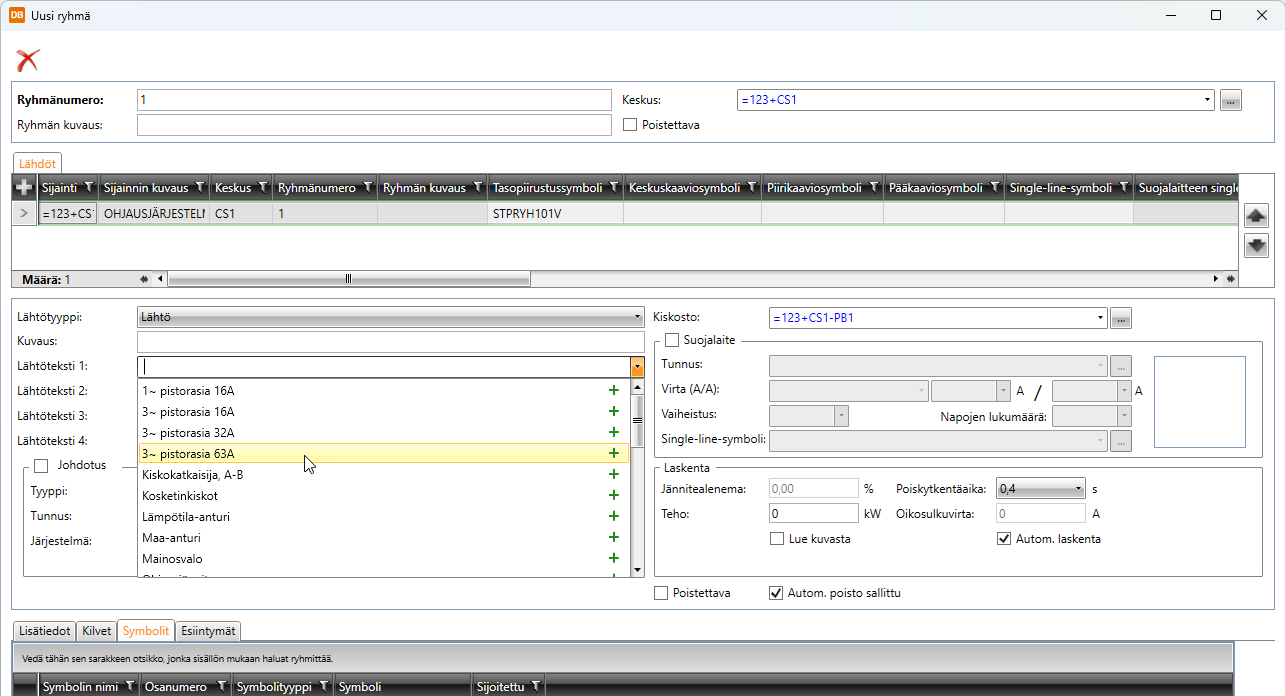

Anna ryhmän tiedot Uusi ryhmä- tai Ryhmän/lähdön ominaisuudet -dialogissa seuraavasti:

  1. Anna tarvittaessa ryhmänumero. Voit lisätä uuden ryhmän olemassa olevien ryhmien väliin siten, että lisätyn ryhmän jälkeen tulevien ryhmien numerointia kasvatetaan. Jos keskuksessa esimerkiksi on jo ryhmät 6, 7 ja 8 ja lisäät uuden ryhmän 7, vahvistuksesi jälkeen vanhasta ryhmästä 7 tulee 8 ja vanhasta ryhmästä 8 tulee ryhmä 9.

    Huom! Kun välistä poistetaan ryhmä, ryhmänumerointia ei muuteta.

    Ryhmänumeroksi ehdotetaan oletusarvoisesti seuraavaa vapaata numeroa.

    Kun ryhmänumeroinnissa käytetään desimaaleja (pilkkua tai pistettä), ohjelma ehdottaa ryhmänumeroa seuraavin periaattein:

    • Jos edellisellä kerralla on luotu ryhmä 1,1, uutta ryhmää luotaessa ehdotetaan ryhmänumeroa 1,2.

    • Jos edellisellä kerralla on luotu ryhmä 1,3, uutta ryhmää luotaessa ehdotetaan ryhmänumeroa 2,1.

    • Kun käyttäjä seuraavan kerran syöttää ryhmänumeroksi kokonaisluvun (esimerkiksi 2), uutta ryhmää luotaessa ehdotetaan seuraavaa kokonaislukua (esimerkiksi 3).

    • Jos ryhmänumeroinnissa käytetään muita merkkejä (esimerkiksi alaviivaa), kasvatetaan aina merkkiä seuraavaa numeroa: 1_1:n jälkeen ehdotetaan ryhmänumeroa 1_2.

  2. Valitse tarvittaessa keskus.

  3. Anna ryhmälle kuvaus. Tiedot lisätään automaattisesti Lähdöt-osioon.

  4. Anna lähdölle haluamasi perustiedot gridin alla olevien kenttien avulla.

    Lähtöteksti-kentissä voit lisätä tekstejä poimintalistalle +-painikkeilla. Poimintalista näkyy alasvetovalikossa ensimmäisenä, mikä nopeuttaa tekstin valintaa.

    Autom. poisto sallittu  -vaihtoehto on oletusarvoisesti valittu. Valinta poistetaan automaattisesti keskusten välisiltä syötöiltä.

  5. Valitse tarvittaessa Johdotus, ja määrittele tiedot:

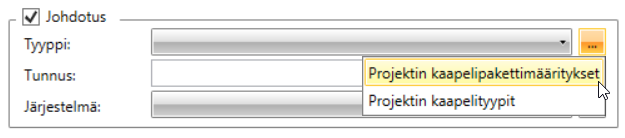

    1. Valitse johdotuksen tyyppi alasvetovalikosta tai kuvasta osoittamalla. -painiketta napsauttamalla voit valita tyypin kaapelipakettimääritysten valinnan kautta valitsemalla Projektin kaapelipakettimääritykset tai kaapelityyppien valinnan kautta valitsemalla Projektin kaapelityypit.

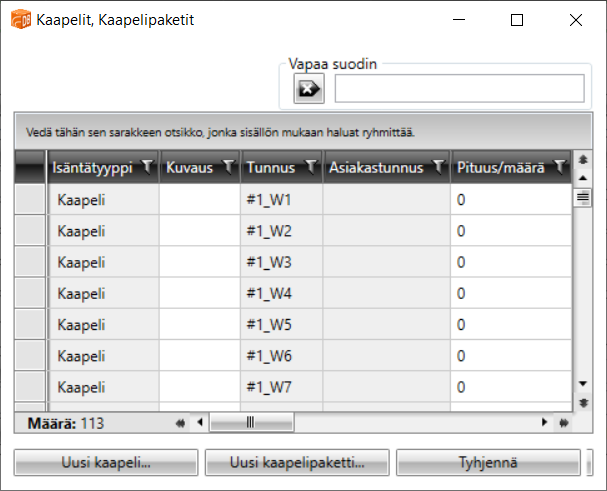

    2. Valitse johdotuksen tunnus kuvasta osoittamalla. Vaihtoehtoisesti voit napsauttaa -painiketta ja valita tunnuksen Kaapelit, Kaapelipaketit -dialogista. Dialogin kautta voit tarvittaessa myös luoda kaapeleita ja kaapelipaketteja.

      Kaapelin valitsemisen jälkeen Tunnus-kentän napsauttaminen avaa Kaapelin ominaisuudet  -dialogin.

    3. Valitse johdotuksen järjestelmä.

  6. Valitse tarvittaessa Suojalaite, ja määrittele sen tiedot. Arvoja käytetään laskelmissa, ja lisäksi tiedot saadaan siirrettyä keskuskaavioon. Suojalaitteesta syntyy uusi laite.

    • Virta (A/A)  -alasvetovalikko:

      • Sulake gG – A arvot saadaan taulukosta, joka on muokattavissa laskentaoletuksissa.

      • Johdonsuojien virta-arvo on laskennallinen:

        • Johdonsuoja B – nimellisvirta x 5
        • Johdonsuoja C – nimellisvirta x 10
        • Johdonsuoja D – nimellisvirta x 20
        • Johdonsuoja K – nimellisvirta x 12
        • Johdonsuoja Z/A – nimellisvirta x 3

      • Vapaa teksti (ei laskelmia) sallii käyttäjän syöttää ylivirtasuojan vapaamuotoisena tekstinä. Tässä tapauksessa ryhmän tietoja ei voida käyttää sähköteknisissä laskennoissa.

    • Voit valita single-line-symbolin Symbolin valinta  -dialogissa (katso Symbolin valinta) napsauttamalla -painiketta.

  7. Nähdäksesi sähkötekniset laskelmat syötä tehotieto tai valitse Lue kuvasta. Kuvasta teho luetaan johdotuksen avulla ryhmään kytketyiltä symboleilta ja sähköpisteiltä, jolloin ryhmän teho muuttuu kuvan muutosten mukana.

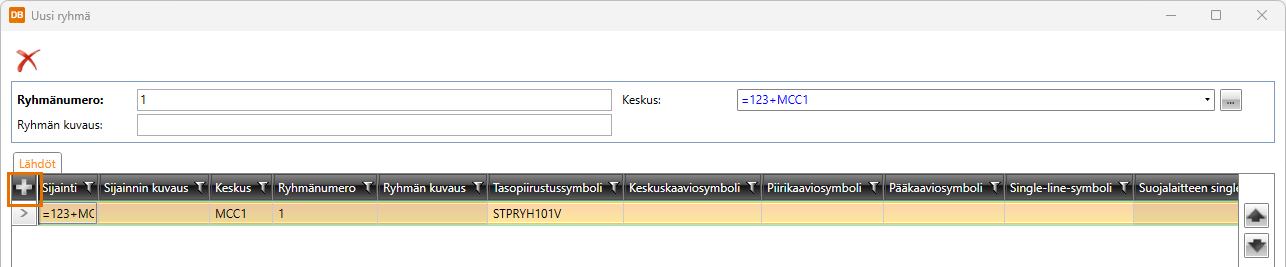

  8. Lisää ryhmään tarvittaessa lähtöjä Lähdöt-osion -painikkeella ja määrittele sen tiedot edellä kuvatulla tavalla.

  9. Muokkaa tai lisää tarpeen mukaan lisätietoja, kilpiä ja symboleja:

    • Lisätiedot-välilehdellä voit valita ja muokata lisätietoja Valitse/Muokkaa-painikkeella.

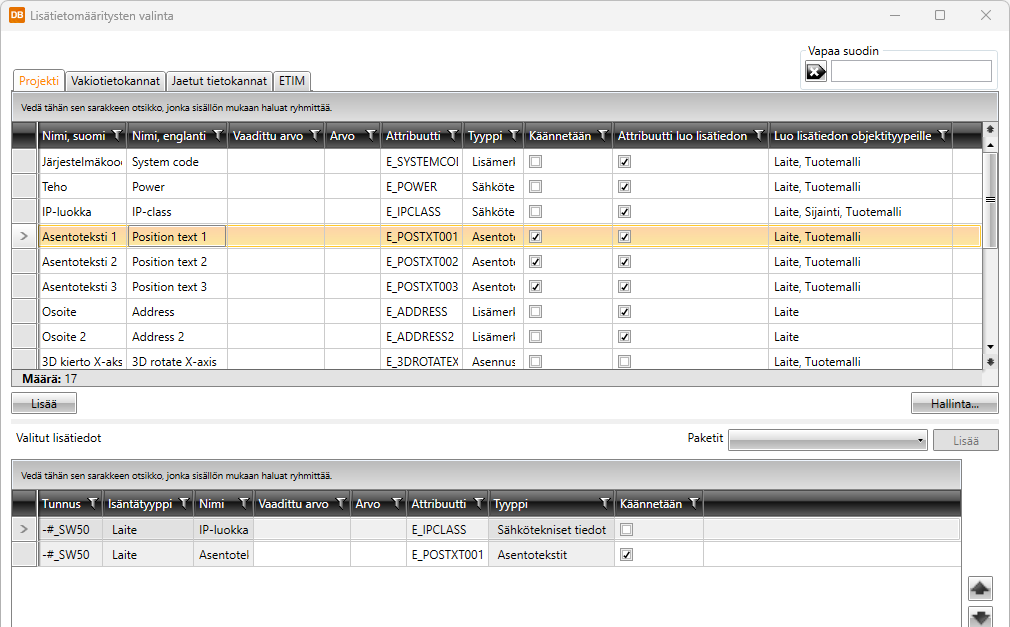

      Valitse/Muokkaa-painike avaa Lisätietomääritysten valinta  -dialogin.

      Lisätiedot on jaettu omille välilehdilleen:

      • Projekti – Tämä välilehti näyttää projektilla jo olevat lisätiedot.
      • Vakiotietokannat – Tämä välilehti näyttää sovelluksen mukana toimitettavat vakiolisätiedot.
      • Jaetut tietokannat – Tämä välilehti näyttää käyttäjän omat ja muiden käyttäjien jakamat lisätiedot.
      • ETIM – Tämä välilehti näyttää ETIM (European Technical Information Model)  -tiedot.

      Valitse lisätietoja kaksoisnapsauttamalla lisätietomääritystä tai valitse määritys ja napsauta Lisää-painiketta.

    • Kilvet-välilehdellä voit valita ja muokata kilpiä Valitse/Muokkaa-painikkeella.

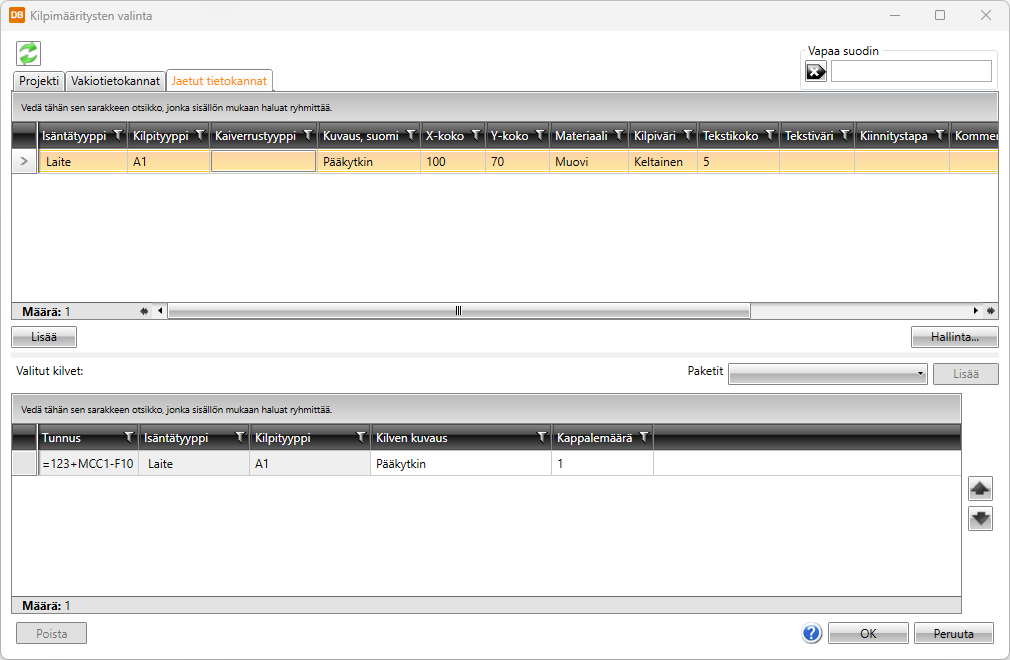

      Valitse/Muokkaa-painike avaa Kilpimääritysten valinta  -dialogin.

      Lisätiedot on jaettu omille välilehdilleen:

      • Projekti – Tämä välilehti näyttää projektilla jo olevat kilvet.
      • Vakiotietokannat – Tämä välilehti näyttää sovelluksen mukana toimitettavat kilvet.
      • Jaetut tietokannat – Tämä välilehti näyttää käyttäjän omat ja muiden käyttäjien jakamat kilvet.

      Valitse kilpiä kaksoisnapsauttamalla kilpimääritystä tai valitse määritys ja napsauta Lisää-painiketta.

    • Symbolit-välilehdeltä näet kaikki sijainnin symbolit. Peittävien ryhmämerkkien tausta peittää sen alle jäävät johdotukset sekä muut elementit parantaen näin kuvan luettavuutta joissakin tilanteissa.

      • Napsauta Lisää-painiketta ja valitse, miten haluat lisätä symbolin: valikosta, 3D-symboleista, kuvasta tai tiedostosta:

        • Valikosta – Valitse haluamasi symbolit Symbolin valinta  -dialogissa.

          Toimi näin:

          1. Valitse haluamasi välilehti:

            Electrical-symbolit – Tällä välilehdellä näet kaikki käytettävissä olevat Electrical-symbolit.

            Symbolit aktiivisessa kuvassa – Tällä välilehdellä näet aktiiviseen kuvaan sijoitetut symbolit.
            Symbolit aktiivisessa projektissa – Tällä välilehdellä näet kaikki projektin symbolit.
            Käyttäjän symbolit – Tällä välilehdellä näet symbolit, jotka olet tallentanut Tallenna oma symboli  -toiminnolla tai tuonut omista kuvakevalikoista.

            Suosikkisymbolit – Tällä välilehdellä näet symbolit, jotka olet määritellyt suosikeiksesi.

            2. Voit suodattaa näytettäviä symboleita lisää puun avulla. Symbolit-osiossa näytetään symbolit valintojesi mukaisesti.

          2. Kaksoisnapsauta symboleita, jotka haluat valita. Vaihtoehtoisesti voit napsauttaa symbolia hiiren kakkospainikkeella ja valita Lisää. Symbolit näytetään Valitut symbolit  -osiossa.

          3. Napsauta OK-painiketta. Valitsemasi symbolit näkyvät nyt Symbolit-välilehdellä.

            Katso lisätietoja Symbolin valinta  -dialogista kohdasta Symbolin valinta.

        • 3D-symboli – Valitse haluamasi 3D-symbolit Symbolin valinta  -dialogissa kaksoisnapsauttamalla niitä ja napsauttamalla sitten OK-painiketta. Katso lisätietoja Symbolin valinta  -dialogista kohdasta Symbolin valinta.

        • Kuvasta – Valitse haluamasi symbolit kuvasta. Tämä vaihtoehto ei ole käytettävissä DB-työkalussa.

        • Tiedosto – Valitse haluamasi dokumenttityyppi ja sitten symboli. Tämä vaihtoehto ei ole käytettävissä DB-työkalussa.

      • Voit korvata ja poistaa symboleita, joita ei ole vielä sijoitettu.

  10. Napsauta OK-painiketta.

  11. Jos lisäsit ryhmän jo olemassa olevalla ryhmänumerolla, ohjelma kysyy, haluatko lisätä uuden ryhmän olemassa olevien väliin. Napsauta Kyllä-painiketta.

  12. Anna ryhmämerkin sijoituspiste ja kulma.

Voit myös luoda ryhmämerkin tietokantaan valmiiksi myöhempää käyttöä varten ja sijoittaa kuvaan joko Lisää ryhmä -toiminnolla tai keskusten ja ryhmien hallinnan kautta.
