Generoi 3D-osat kuvaan

Layout-välilehti > 3D ja näkymä -ryhmä > 3D-toiminnot-valikko > 3D-osien generointi kuvaan

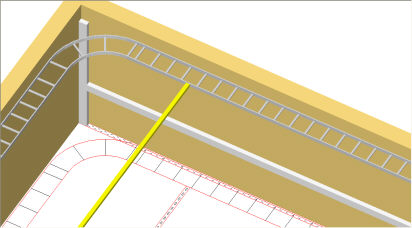

Tällä toiminnolla voit generoida 2D-symbolia vastaavan 3D-symbolin kuvaan. Toiminto poistaa aina kuvassa mahdollisesti jo olevat 3D-elementit, jonka jälkeen kaikki 3D-elementit generoidaan uudestaan.

Kun kuvasta generoidaan 3D, 3D-symbolien korko määräytyy suoraan 2D-symbolin sijotuskorkotiedon (E_ELEVATION-attribuutti) mukaan. 2D-symbolin Z-korko ei vaikuta generoitavan 3D-symbolin korkoon. Tästä voidaan kuitenkin poiketa muokkaamalla asetustiedostoa.

Toimi näin:

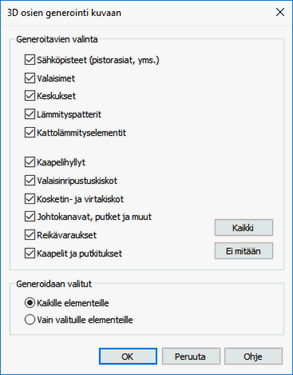

Valitse, mistä järjestelmistä 3D-osat generoidaan.
Valitse generoidaanko 3D-elementit kaikille vai vain valituille elementeille.
Napsauta OK-painiketta.
Jos valitsit generoinnin vain valituille elementeille, osoita kuvasta haluamasi 2D-elementit. Mikäli valitulla elementillä oli jo 3D-elementti, poistetaan se ja generoidaan uudestaan kuvaan.

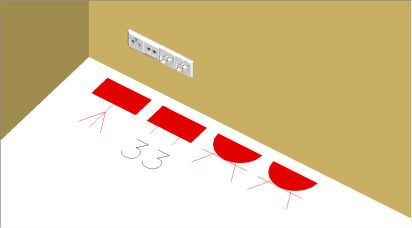

3D-symbolit generoidaan 2D-symbolin sijoituspisteeseen ja sijoituskorkoon. Sähköpisteiden 3D-vastaavuudet voidaan määrittää 2D-symbolille joko sähköpisteen kautta tai 3D-vastaavuustoiminnolla. Sähköpisteiden 2D/3D-symbolien oletusvastaavuudet on määritelty 2D/3D-symbolien oletusvastaavuuksien määrittely -dialogissa.

3D-elementtien taso, väri ja viivatyyppi määritellään asetustiedostossa.

3D-symbolin korko

Kun kuvasta generoidaan 3D, 3D-symbolien korko määräytyy suoraan 2D-symbolin sijotuskorkotiedon (E_ELEVATION-attribuutti) mukaan. 2D-symbolin Z-korko ei vaikuta generoitavan 3D-symbolin korkoon.

Edellisestä voidaan kuitenkin poiketa asetuksella. Asetus on mahdollista tehdä vain suoraan muokkaamalla scads.ini-asetustiedostoa. Asetustiedosto löytyy oletusasennuksella kansiosta C:\ProgramData\CADMATIC\Draw [versionumero]\scads.ini. Asetustiedoston [Yleiset]-osioon lisätään asetus ZFromInsert=1 seuraavasti:

[Yleiset]

...

ZFromInsert=1

...

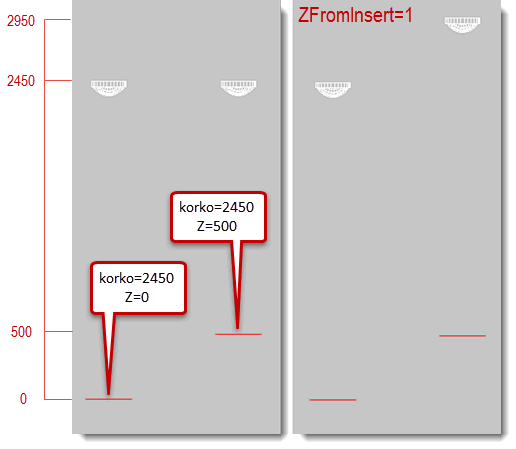

Kun asetus on aktivoitu, 3D-generoinnissa 3D-symbolin lopulliseksi Z-koroksi tulee 2D-symbolin Z-koron ja 2D-symbolin sijoituskorkotiedon summa:
