Hallitse parittomia viittauksia

Parittomia viittauksia syntyy silloin, kun johdotusviittauspari katkaistaan. Lisäksi parittoman viittauksen voi johdinta, kaapelia tai kaapelipakettia piirrettäessä luoda Johdotusviittaus-dialogissa Sijoita pariton viittaus  -toiminnolla – pariton viittaus merkitään tällöin vain lähtölehdelle ja sitä voi jatkaa kohdelehdellä myöhemmin.

Pariton viittaus näyttää tältä:

Voit valita kuvasta yhden tai useamman viittauksen ja määrittää niille parin.

Valitse yksi pariton viittaus ja määritä sille pari yhdellä seuraavista toiminnoista:

Toimi näin:

  1. Valitse pariton viittaus.

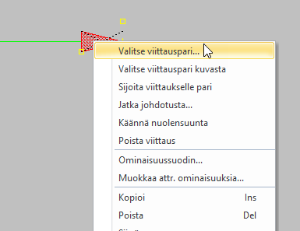

  2. Paina hiiren kakkospainiketta, ja valitse Valitse viittauspari.

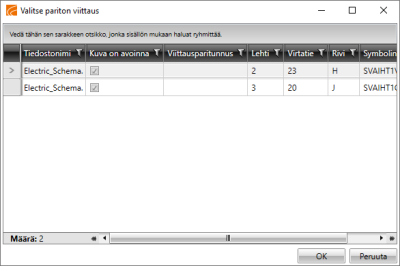

    3. Valitse pariton viittaus  -dialogi avautuu. Jotta pariton viittaus näkyisi dialogissa ja viittauksen valinta onnistuisi, tulee kohdelehdellä olla pariton viittaus.

  3. Kaksoisnapsauta haluamaasi viittausta. Vaihtoehtoisesti voit valita viittausrivin ja napsauttaa OK-painiketta.

Voit valita parittoman viittauksen pariksi myös parillisen viittauksen. Paritusta ei voi kuitenkaan aloittaa parillisesta viittauksesta. Tarvittaessa voit katkaista ensin vanhan viittauksen ja muodostaa sitten uuden parin.

Toimi näin:

  1. Valitse pariton viittaus.

  2. Paina hiiren kakkospainiketta, ja valitse Valitse viittauspari kuvasta. Viittaus, jolle paria ollaan valitsemassa, näytetään keltaisella nuolella.

  3. Valitse kuvasta pariton tai parillinen viittaus. Jos valitset parillisen viittauksen, aiempi paritus katkaistaan mutta vanhan parin toisen pään johdintiedot säilyvät.

Toimi näin:

  1. Valitse pariton viittaus.

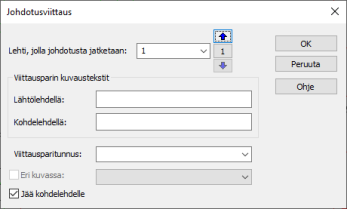

  2. Paina hiiren kakkospainiketta, ja valitse Sijoita viittaukselle pari. Johdotusviittaus-dialogi avautuu.

    3. Lehti, jolla johdotusta jatketaan -kentässä näkyy nykyinen lehti. Nuolipainikkeiden välissä puolestaan näkyy lehti, jolta on aloitettu.

  3. Määrittele lehti, jolle kaapelia jatketaan.

    • Seuraavalle lehdelle pääset -painikkeella tai PageUp-näppäimellä.

    • Edelliselle lehdelle pääset -painikkeella tai PageDown-näppäimellä.

    • Voit valita haluamasi lehden alasvetovalikosta.

    Lehti vaihtuu taka-alalla valintasi mukaisesti.

    4. Vaihtoehtoisesti voit jatkaa kaapelia toisessa avoinna olevassa kuvassa valitsemalla Eri kuvassa ja haluamasi kuvan alasvetovalikosta. Tämä on mahdollista vain samasta projektista olevien avoimien kuvien välillä. Molempiin kuviin merkitään viittaukset. Viittaukseen tulee merkintä piirustusnumerosta, jossa kaapeli jatkuu. Mikäli piirustusnumeroa ei ole määritelty tai sitä ei pystytä lukemaan nimiöstä, tulee viittaukseen kuvatiedoston nimi.

  4. Syötä viittausparin vapaamuotoiset kuvaustekstit tarkentaaksesi, mihin kaapeli menee ja mistä se tulee. Jos johdotusviittausasetusten Toisen pään kuvaus -asetukseen on valittu jotain muuta kuin Vapaa teksti, kenttiä ei voi muokata.

    Lisäksi voit tehdä seuraavat valinnat:

    • Voit valita viittausparin tunnuksen Viittausparitunnus-alasvetovalikosta tai kirjoittaa sen kenttään.

    • Jos valitset Jää kohdelehdelle, kaapelin piirron jälkeen jäädään viittauksen loppupään lehdelle. Muussa tapauksessa palataan viittauksen alkupään lehdelle.

  5. Napsauta OK-painiketta. Ohjelma siirtyy määrittelemällesi lehdelle.

  6. Piirrä johdin osoittamalla sen alku- ja loppupiste.

Valitse useampi pariton viittaus ja määritä niille parit yhdellä seuraavista toiminnoista:

Voit valita parittoman viittauksen pariksi myös parillisen viittauksen. Paritusta ei voi kuitenkaan aloittaa parillisesta viittauksesta. Tarvittaessa voit katkaista ensin vanhan viittauksen ja muodostaa sitten uuden parin.

Toimi näin:

  1. Valitse kuvasta vähintään kaksi paritonta viittausta.

  2. Paina hiiren kakkospainiketta jonkin valitsemasi viittauksen päällä, ja valitse Valitse viittauspari kuvasta (yksitellen). Viittaus, jolle paria ollaan valitsemassa, näytetään keltaisella nuolella.

  3. Valitse kuvasta pariton tai parillinen viittaus. Jos valitset parillisen viittauksen, aiempi paritus katkaistaan mutta vanhan parin toisen pään johdintiedot säilyvät. Keltainen nuoli siirtyy seuraavaan valitsemaasi viittaukseen.

  4. Toista vaihetta 3, kunnes olet valinnut kaikille valitsemillesi viittauksille parin.

Voit valita parittoman viittauksen pariksi myös parillisen viittauksen. Paritusta ei voi kuitenkaan aloittaa parillisesta viittauksesta. Tarvittaessa voit katkaista ensin vanhan viittauksen ja muodostaa sitten uuden parin.

Toimi näin:

  1. Valitse vähintään kaksi paritonta viittausta.

  2. Paina hiiren kakkospainiketta jonkin valitsemasi viittauksen päällä, ja valitse Valitse viittauspari kuvasta (useita).

  3. Valitse viittausparit, ja hyväksy valinnat Enterillä. Jos valitsit parillisia viittauksia, aiemmat paritukset katkaistaan mutta vanhojen parien toisen pään johdintiedot säilyvät.
