Piirrä kaapeleita

Single-line-välilehti > Johdotus-ryhmä > Piirrä
  Schematics-välilehti > Johdotus-ryhmä > Johdotuksen piirto  -valikko > Kaapelin piirto

Näillä toiminnoilla voit piirtää kuvaan kaapelin Johdotus-ikkunan avulla. Tarvittaessa voit valita piirrettäväksi myös johtimen tai kaapelipaketin.

Voit aloittaa piirtämisen myös Johdotukset-projektipuusta napsauttamalla Kaapelit-noodia hiiren kakkospainikkeella ja valitsemalla Piirrä kaapeli.

Kaapelin Mistä- ja Mihin-tiedot määräytyvät viivan päätepisteiden sijaintien perusteella.

Huom! Projektin kaapelimerkintäasetukset ja Schematicsin omat asetukset vaikuttavat kaapelin piirtoon.

Toimi näin:

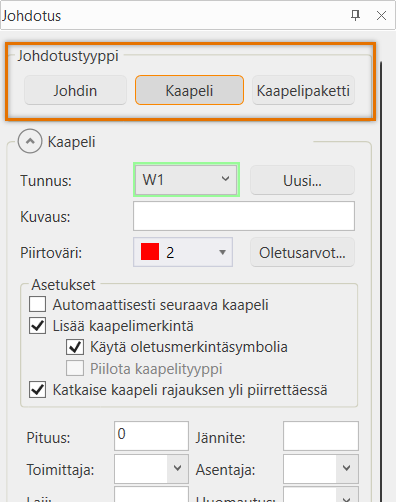

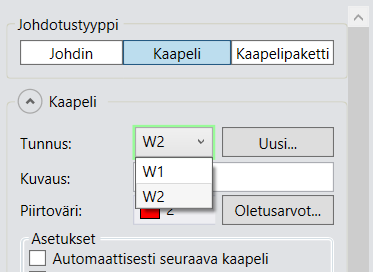

  1. Valitse Tunnus-alasvetovalikosta olemassa oleva kaapeli, tai luo uusi kaapeli Uusi-painikkeella. Kentässä ehdotetaan uudelle kaapelille juoksevaa tunnusta, jolloin kenttä on myös korostettu vihreällä. Seuraavan kuvan tilanteessa on olemassa jo tunnus W1 ja uuden kaapelin tunnukseksi ehdotetaan W2:ta:

  2. Valitse halutessasi piirrettävälle kaapelille uusi väri. Kaapelin piirrettyäsi väriksi palautetaan oletuspiirtoväri.

    Kaapelin oletuspiirtoväri määritetään Electrical-asetuksissa  -asetuksissa. Oletusarvoisesti kaapelin piirtoväri on punainen.

  3. Määrittele asetukset:

    1. Jos haluat yhden kaapelin piirrettyäsi jatkaa seuraavan piirtoon siten, että numerointi jatkuu, valitse Automaattisesti seuraava kaapeli.

    2. Jos haluat lisätä kaapelimerkinnän, valitse Lisää kaapelimerkintä. Määrittele tarvittaessa myös seuraavat:

      • Käytä oletusmerkintäsymbolia – Valitse tämä, jos haluat käyttää kaapelimerkintäasetuksiin määriteltyä kaapelin oletusmerkintäsymbolia.

      • Piilota kaapelityyppi – Valitse tämä, jos haluat piilottaa kaapelityypitiedon kaapelimerkinnästä. Asetus on valittavissa silloin, kun projektin kaapelimerkintäasetukseen Tyyppi-tiedon näkyvyys kuvassa on valittu Symbolin attribuutin näkyvyystiedon mukaisesti.

    3. Jos et halua kaapelia katkaistavan automaattisesti, kun piirrät rajauksen yli, poista valinta Katkaise kaapeli rajan yli piirrettäessä  -kohdasta. Oletusarvoisesti kaapelit katkaistaan aina rajauksen yli piirrettäessä.

  4. Syötä tarvittavat muut tiedot.

  5. Jos haluat valita kaapelin tyypin, valitse Kaapelityyppi ja sitten haluamasi tyyppi listalta. Muussa tapauksessa kaapelista tulee tyypiltään määrittämätön.

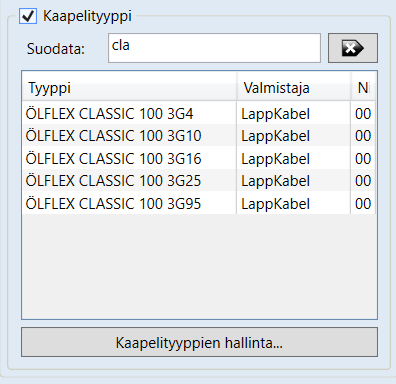

    Löydät haluamasi kaapelityypin helposti suodattamalla: kirjoita haluamasi merkkijonot Suodatus-kenttään. Kaapelityyppilistassa näytetään vain kaikki kirjoittamasi merkkijonot sisältävät kaapelityypit:

  6. Osoita kaapeliviivan alku- ja loppupiste.

  7. Lopeta kaapelin piirto hiiren kakkospainikkeella tai Enterillä. Jos valitsit kaapelimerkinnän lisäyksen, valitse kaapelin merkintätapa ja paina Enteriä.

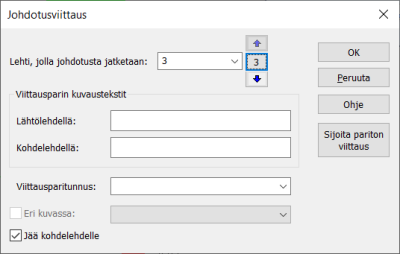

    Johdotusviittaus-dialogi avautuu, paitsi jos lopetit viivan piirron laite- tai sijaintirajauksen viivalle.

    Lehti, jolla johdotusta jatketaan -kentässä näkyy nykyinen lehti. Nuolipainikkeiden välissä puolestaan näkyy lehti, jolta on aloitettu.

  8. Määrittele lehti, jolle kaapelia jatketaan.

    • Seuraavalle lehdelle pääset -painikkeella tai PageUp-näppäimellä.

    • Edelliselle lehdelle pääset -painikkeella tai PageDown-näppäimellä.

    • Voit valita haluamasi lehden alasvetovalikosta.

    Lehti vaihtuu taka-alalla valintasi mukaisesti.

    Vaihtoehtoisesti voit jatkaa kaapelia toisessa avoinna olevassa kuvassa valitsemalla Eri kuvassa ja haluamasi kuvan alasvetovalikosta. Tällöin molempiin kuviin merkitään viittaukset. Viittaukseen tulee merkintä piirustusnumerosta, jossa kaapeli jatkuu. Mikäli piirustusnumeroa ei ole määritelty tai sitä ei pystytä lukemaan nimiöstä, tulee viittaukseen kuvatiedoston nimi.

    Voit myös luoda parittoman viittauksen. Katso lisätietoja kohdasta Hallitse parittomia viittauksia.

  9. Syötä viittausparin vapaamuotoiset kuvaustekstit tarkentaaksesi, mihin kaapeli menee ja mistä se tulee. Jos johdotusviittausasetusten Kaapeli: Toisen pään kuvaus -asetukseen on valittu jotain muuta kuin Vapaa teksti, kenttiä ei voi muokata.

    Lisäksi voit tehdä seuraavat valinnat:

    • Voit valita viittausparin tunnuksen Viittausparitunnus-alasvetovalikosta.

    • Jos valitset Jää kohdelehdelle, kaapelin piirron jälkeen jäädään viittauksen loppupään lehdelle. Muussa tapauksessa palataan viittauksen alkupään lehdelle.

  10. Napsauta OK-painiketta.

    Kuvaan piirtyneen kaapelin Mistä- ja Mihin-tiedot määräytyvät kaapeliviivan päätepisteiden sijaintien perusteella.

Jos Schematics-asetusten Näytä johdotusdialogi muokkauksessa -asetus on valittu, Johdotus-ikkuna avautuu, kun napsautat kuvassa olevaa kaapelia.

Piirrä kaapeli uudelleen

Voit tarvittaessa piirtää jo kuvassa olevan kaapelin kokonaan uudelleen säilyttäen kuitenkin kaapelitiedot. Joissakin tapauksissa tämä on helpompaa kuin muokata monimutkaista kaapelia.

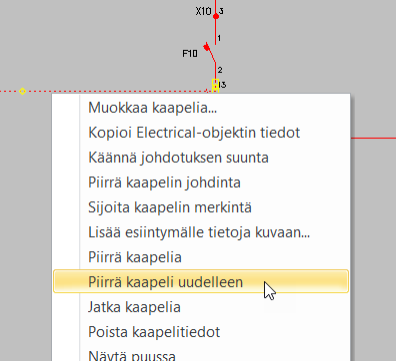

Napsauta kaapelia hiiren kakkospainikkeella, ja valitse Piirrä kaapeli uudelleen.

Piirrä kaapeli tavallisen kaapelin tavoin.
