Piirrä laiterajauksia

Single-line-välilehti > Laitteet-ryhmä > Rajaus
  Schematics-välilehti > Muut toiminnot  -ryhmä >  Rajaukset-valikko > Laiterajaus
  Cabinet Layout-välilehti > Laitteet-ryhmä >  Kojeet-valikko > Laiterajaus

Tämän toiminnon avulla voit määrittää kuvasta eri piirtoelementtejä kuuluvaksi johonkin laitteeseen. Rajatun alueen sisällä voi olla mitä tahansa elementtejä.

Toimi näin:

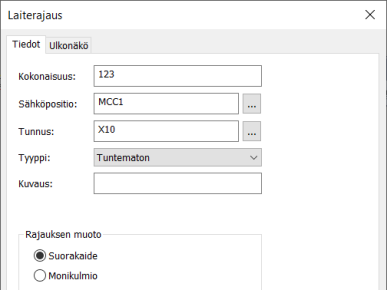

  1. Syötä laitteen tunnus tai valitse se puusta -painikkeella.

    Jos haluat, että laiterajauksen tunnus kirjoitetaan kuvaan pelkän tunnuksen sijaan kolmena päällekkäisenä tekstinä (kokonaisuus, sähköpositio ja laitetunnus), määrittele kokonaisuus ja sähköpositio.

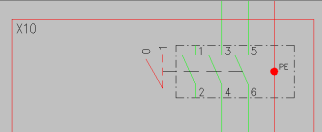

    2. Vain tunnus

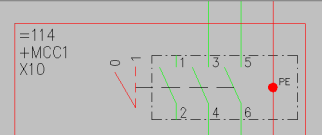

    		 Kokonaisuus, sähköpositio ja tunnus

  2. Valitse rajauksen muodoksi suorakaide tai monikulmio.

  3. Määritä tarvittaessa rajauksen ulkonäkö:

    1. Valitse Ulkonäkö-välilehti.

    2. Määrittele tarvittaessa rajausviivan väri ja viivatyyppi. Väri ja viivatyyppi otetaan oletusarvoisesti käytössä olevasta asetustiedostosta kyseisen järjestelmän kohdalta, esim. IP-rajaus = S_IPRAJAUS tai EX-rajaus =  S_EXRAJAUS.

    3. Jos haluat lisätä rajauksen taustalle symbolin tai rasterikuvan, valitse Näytä kuva ja määritä sitten symboli tai rasterikuva:

      • Jos haluat lisätä symbolin, toimi näin:

        1. Valitse Symboli-vaihtoehto.

        2. Määrittele halutessasi uusi väri alasvetovalikosta.

        3. Valitse halutessasi skaalaustapa Skaalaus-alasvetovalikosta.

        4. Napsauta Valitse symboli  -painiketta tai symboliruutua.

        5. Valitse, miten haluat symbolin lisätä:

          • Valitse kuvasta – Osoita symboli kuvasta.

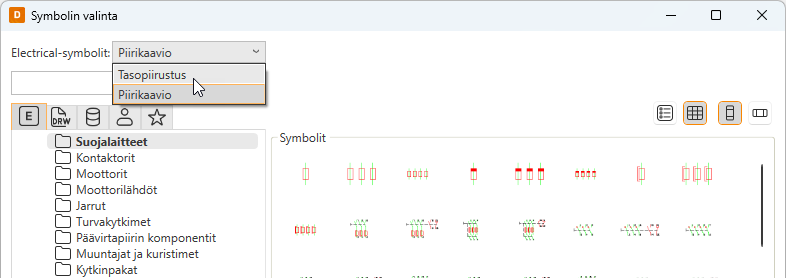

          • Valitse valikosta – Valitse symboli Symbolin valinta  -dialogista (katso Symbolin valinta). Näet oletusarvoisesti kuvatyypin mukaiset symbolit, mutta voit valita toisen kuvatyypin (piirikaavion tai tasopiirustuksen) dialogin yläosan alasvetovalikosta.

            Napsauta OK-painiketta. Valitsemasi symboli näkyy nyt symboliruudussa.

      • Jos haluat lisätä rasterikuvan, toimi näin:

        1. Valitse Rasterikuva. Valitse symboli  -painike muuttuu Valitse rasterikuva  -painikkeeksi.

        2. Napsauta Valitse rasterikuva  -painiketta, ja valitse Valitse levyltä.

        3. Valitse kuva. Kuva skaalataan rajaukseen sopivaksi mittasuhteet säilyttäen. Rasterikuvat tallentuvat oletusarvoisesti projektihakemiston Attachments-alihakemistoon.

    4. Jos haluat määritellä taustavärin (täytön), valitse Rajauksen taustaväri ja sitten haluamasi väri.

    5. Valitse, sijoitetaanko merkintäteksti rajauksen sisä- vai ulkopuolelle. Vaihda tarvittaessa myös merkintätekstin väri.

    6. Napsauta OK-painiketta.

  4. Napsauta OK-painiketta.

  5. Piirrä laiterajaus kuvaan.

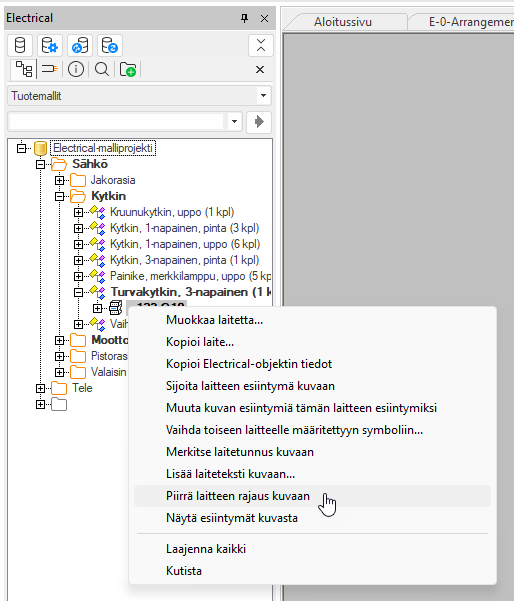

Single-line-kaavioissa, pääkaavioissa ja piirikaavioissa voit piirtää laiterajauksia myös Tuotemallit-puun kautta: napsauta haluamaasi tuotemallin laitetta hiiren kakkospainikkeella ja valitse Piirrä laitteen rajaus kuvaan:

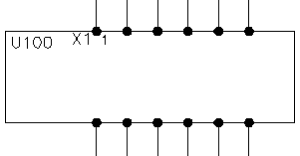

Oheisessa kuvassa on syötetty vain laitetunnus ja merkintä on tehty rajauksen sisäpuolelle. Jos lehti kuuluu esimerkiksi kokonaisuuteen =4333 ja lehden sähköpositio (sijainti) on +MCC1, on riviliittimen kokotunnus =4333+MCC1-U100-X1:1.

Mikäli riviliittimelle ei anneta tunnusta X1, kokotunnus on  =4333+MCC1-U100:1.

Rajauksen sisällä olevat komponentit saavat kaikki tunnuksen U100. Kehyksen rajalla olevien elementtien katsotaan kuuluvan rajaukseen.
