Versiotiedot 2024

Yleiset-osion Päivämäärän muoto (oletus)  -valikkoon on lisätty uudet vaihtoehdot p/k/vvvv ja pp-kk-vvvv.

Yleiset, symboliikka  -osion uudella Poistettavien kaapeleiden merkintä kuvaan -vaihtoehdolla voi määrittää, merkitäänkö tietokannasta poistettaviksi määritellyt kaapelit kuvaan.

Dokumentit-projektipuun kautta voi nyt sulkea dokumentteja helposti valitsemalla dokumentin, napsauttamalla hiiren kakkospainiketta ja valitsemalla Sulje kuva.

• Jos suljettavaksi valitaan aktiivinen dokumentti, kuva vaihdetaan sulkemisen jälkeen ja samalla tehdään tarvittaessa sovelluksen vaihto.

• Jos suljettavaksi valitaan jokin muu kuin aktiivinen kuva, sovelluksen vaihtoa ei tehdä kuvan sulkemisen yhteydessä.

Käytettävissä on nyt uusi Single-line-toimintokokonaisuus, joka sisältää aiemmin Schematicsista löytyneet single-line-toiminnot. Lisäksi Distribution Board  -sovellus on sisällytetty Single-lineen omana toimintokokonaisuutenaan. Näiden myötä myös Electrical-kuvan aloitus  -dialogi on uudistettu:

• Dialogi avautuu valitsemalla Electrical-välilehti > Dokumentit-ryhmä > Uusi.

• Eri kuvatyypit on nyt ryhmitelty sovellusten mukaan.

• Single-line-toimintokokonaisuuden alta löytyvät kuvatyypit Single-line-kaavio, Pääkaavio ja Keskuskaavio.

Katso lisätietoja kohdista Aloita uusi kuva ja Kuvatyypit.

Electrical-välilehden Revisiot-ryhmään on lisätty Revisiopilvi-toiminto revisiopilven piirtämistä varten.

Symbolit-ikkunassa on uusi -välilehti. Tällä välilehdellä voi valita toisen kuvatyypin, jonka symbolit haluaa nähdä ikkunassa tilapäisesti. Tasopiirustuksessa voi esimerkiksi valita Schematicsin nähdäkseen ikkunassa piirikaaviosymbolit.

Asetus on voimassa niin kauan kuin Symbolit-ikkuna on auki. Kun ikkuna suljetaan ja avataan seuraavan kerran, näytetään jälleen kuvatyypin mukaiset symbolit.

Katso lisätietoja eri toimintokokonaisuuksien Symbolit-ikkunoista seuraavista kohdista:

• Single-line

• Layout

• Schematics

• Cabinet Layout

Symbolit-ikkunassa on nyt mahdollista suodattaa hakutuloksia. Hakutoiminnon viereen on lisätty -painike, jota napsauttamalla symboleista näytetään vain hakutuloksia vastaavat. Suodatus pysyy käytössä siihen asti, että -painiketta napsautetaan uudelleen.

Seuraavat symbolien muokkaustoiminnot ovat nyt käytettävissä Symbolit-ikkunan kautta:

• Poista symboli

• Siirrä symboli

• Siirrä symboli ja venytä johdotus (ei Cabinet Layoutissa)

• Kopioi symboli

• Muokkaa symbolia

• Vaihda symboli (ei Cabinet Layoutissa)

Katso lisätietoja eri toimintokokonaisuuksien Symbolit-ikkunoista seuraavista kohdista:

• Single-line

• Layout

• Schematics

• Cabinet Layout

Piirustusluettelon luontia on parannettu:

• Jos lehdellä on jo elementtejä, kun toiminto aloitetaan, ohjelma kysyy, luodaanko uusi lehti. Jos uusi lehti luodaan, piirustusluettelo luodaan sille.

• Jos luettelo jatkuu toiselle sivulle, jolla on elementtejä, luodaan automaattisesti uusi lehti, jotta luettelo mahtuu kokonaan.

Muuta halutut kopioitujen objektien attribuutit  -dialogissa voi nyt järjestää rivit haluamansa sarakkeen mukaisesti napsauttamalla sarakeotsikkoa.

Täysin uusi Single-line-toimintokokonaisuus on nyt käytettävissä:

• Single-linella käyttäjät voivat luoda erilaisia single-line-dokumentteja: single-line-kaavioita, pääkaavioita ja keskuskaavioita.

• Kaikki aiemmin Schematics-sovelluksessa olleet single-line-toiminnot löytyvät nyt Single-linesta. Myös uusia ominaisuuksia, kuten uusi symbolikirjasto, on lisätty.

• Single-line sisältää myös aiemmin Distribution Board  -sovellukseen sisältyneet toiminnot, koska keskuskaavio on single-line-tyyppinen dokumentti. Katso lisätietoja keskuskaaviotoiminnoista kohdasta Keskuskaaviotoiminnot.

• Aiemmat Schematics-asiakkaat saavat Single-linen ja kaikki sen toiminnot automaattisesti käyttöönsä.

Symbolipakettien päivittymistä symbolin poistamisen jälkeen on parannettu.

Symbolit-ikkunaa on parannettu seuraavasti:

• Symbolit aktiivisessa kuvassa- ja Symbolit aktiivisessa projektissa  -välilehdillä riviluettelosta näkee myös symbolien määrän kuvassa tai projektissa.

• Symbolit aktiivisessa kuvassa- ja Symbolit aktiivisessa projektissa -välilehdillä voit lisätä määräluettelon kuvaan tai leikepöydälle Symbolit-osion Määräluettelo kuvaan  - ja Määräluettelo leikepöydälle  -painikkeilla. Jos valittuna on Symbolit aktiivisessa kuvassa  -välilehti, määräluettelo tehdään aktiivisen kuvan symboleista, ja jos valittuna on Symbolit aktiivisessa projektissa  -välilehti, määräluettelo tehdään kaikista projektissa olevista tasopiirustuksista.

  Katso lisätietoja kohdasta Määrälaskenta.

Sijoita symboli toimintasektorilla  -toiminnossa voi nyt valita neljän erilaisen sektorimuodon välillä:

• perinteinen sektori (1–359 astetta)

• koko ympyrän muotoinen sektori

• koko ympyrän muotoinen sektori monikulmiolla

• vapaamuotoinen sektori.

Johdinmerkintä (automaattinen)  -toiminnon tunnusattribuuttiin viedään nyt kaapelin tunnus. Tunnusattribuutti on oletusarvoisesti piilossa, ja sen saa näkyviin sytyttämällä symbolin tunnusattribuutit.

Sekä johtoteitä että johtotienousuja voi nyt muokata samalla Muokkaus-toiminnolla, joka löytyy Layout-välilehden Johtotiet-ryhmästä. Toiminto avaa oikean muokkaustoiminnon sen jälkeen, kun käyttäjä on ensin valinnut muokattavat elementit kuvasta.

Voit piirtää tasopiirustuksiin sijaintirajauksen seuraavilla toiminnoilla:

• Single-line-välilehti > Keskukset ja lähdöt  -ryhmä > Rajaus

• Schematics-välilehti > Muut toiminnot  -ryhmä > Rajaukset-valikko > Sijaintirajaus

• Cabinet Layout  -välilehti > Keskukset/kotelot-ryhmä > Piirrä-valikko > Sijaintirajaus

Visualisointi-ikkuna on uudistettu: pyöreä työkaluvalikko on korvattu uudella työkalurivillä. Lisäksi näkymän suunnan muuttamiseen voi käyttää näkymäkuutiota.

Tilatiedot saadaan nyt luettua viitekuvan tilaobjekteista.

Aputoiminnoissa on kaksi uutta toimintoa:

• Sammuta kaikkien symbolin esiintymien attribuutti – Tällä toiminnolla voi valita symbolin, jonka kaikilta esiintymiltä piilottaa tietyn attribuutin.

• Sytytä kaikkien symbolin esiintymien attribuutti – Tällä toiminnolla voi valita symbolin, jonka kaikille esiintymille näyttää attribuutin.

Kaapelikampauksen parisuoja-asetusten uudella Näytä teksti  -vaihtoehdolla saa määritettyä, näytetäänkö kuvassa parisuojan teksti vai ei.

Nimiösymbolin sijoitus ei aina huomioinut koordinaatteja, jos symbolilla oli kielitunnus.

Symbolistandardi- ja lokaatioasetukset eivät tallentuneet oikein, jos kuva ei ollut projektissa.

Piirustusluettelot eivät aina mahtuneet lehdille, minkä vuoksi rivejä meni päällekkäin ja kuvan päälle.

Ryhmän tietojen tuonti- ja vientitoiminnot eivät toimineet oikein.

Ominaisuudet-ikkuna ei aina näyttänyt pituusarvoa.

Johdotus-ikkunassa annettuja johdinmerkintäasetuksia ei huomioitu piirrossa.

Johdotustietojen muokkauksen aloittaminen kuvasta aiheutti toisinaan ohjelman kaatumisen.

Kaapelipaketin merkintää ei näytetty kuvassa oikein, jos samaan kohtaan oli piirrettynä myös jokin muu johdotus, jonka kohdalle merkintä tehtiin.

Nolla- ja suojajohtimet piirrettiin kuvaan, vaikka PEN-johdin oli valittu.

Liitä symboleita johdotukseen  -toiminto rikkoi johdinmerkinnät ja lisäsi niitä väärii paikkoihin.

3D-osien generoinnissa kaapelien ja putkituksien valinta kaatoi ohjelman.

Yhden tuotetiedon muokkaaminen IFC-viennissä vaikutti useaan tuotetietoon.

IFC-malliin vietiin kaikki johtotietyypit, vaikka niitä ei ollut valittu vietäväksi.

Toisinaan aukon tekeminen johtotiehen kaatoi ohjelman.

Johtotien poistaminen kuvasta ei toiminut oikein.

Kun laitteen koko muutettiin esiintymän mukaiseksi, 3D-symbolin Z-suuntaista muutosta ei huomioitu.

Kun oman symbolin nimessä käytti erikoismerkkejä, symboli tallentui mutta ei ollut valittavissa valikoista.

Symbolit eivät aina toimineet oikein, jos tuotemallille oli määritelty osoite lisätiedoksi.

Sovellus toimi hitaasti, kun symboleja oli paljon.

Valaisinpositioiden laskennassa laskettiin myös 3D-osat.

Johtimen tunnusta ei muutettu, kun johdotettiin symbolin läpi.

Kun johtimen poisti Johtimen ominaisuudet  -dialogin kautta ja yritti sitten muokata sitä projektipuusta, aiheutui virhe.

Johdotuksessa ja kaapelikampauksessa kaapelityyppien hallinnan avaaminen aiheutti ohjelman kaatumisen, kun kuva ei ollut projektissa.

Kun Piirrä tämä johdin kuvaan  -toiminnon yhteydessä antoi viittauksen, piirrettävän johtimen tiedot katosivat.

Sovellus kaatui toisinaan kaapelikampausta piirrettäessä.

CAD-luetteloihin luotiin toisinaan ylimääräisiä rivejä.

Kun tulon symboli oli määritetty tulolle, sitä ei voinut sijoittaa kuvaan Keskukset ja ryhmät  -puun kautta.

Johdotusta ei katkaistu symbolin alta, kun riviliitinrima sijoitettiin johdotuksen päälle.

Asematunnus ei päivittynyt kuvaan, jos se luotiin I/O-kortin ominaisuusdialogin kautta.

Viittaukset koottuihin esityksiin eivät tulostuneet oikein PDF-tiedostoihin.

Lisätiedon antaminen sijaintirajaukselle kaatoi ohjelman.

Piirien generointi ei toiminut laiterajauksien kanssa.

Yleisattribuutin arvon pituutta ei tarkistettu, mikä aiheutti virheen kuvaa avatessa.

Kun I/O-kortilta poistettin tuotemalli, myös kanavat poistettiin, vaikka niiden poistamista ei ollut valittu.

Käyttäjän määrittelemät järjestelmätiedot eivät näkyneet järjestelmien mäppäyksessä.

Kopioinnin yhteydessä ryhmän numerosta poistettiin etunollat keskusten ja ryhmien hallinnassa.

Keskusten ja ryhmien hallinnan Siirrä toiseen keskukseen  -toiminnolla oli mahdollista sijoittaa toisen keskuksen ryhmä eri keskuksen kuvaan.

Kun kuva ei ollut projektissa, ryhmänumeron tarkistus ei toiminut oikein eikä lisättäessä kuvassa jo olevaa ryhmää uudelleen kuvaan tullut ilmoitusta.

Keskusten ja ryhmien hallinnan sarakeotsikot olivat virheelliset, jos Sähkötekniset laskennat  -vaihtoehtoa ei ollut valittu.

Riviliitinrima kuvaan  -toiminto ei käyttänyt tuotetiedoista ja sitä kautta laitteelta löytyvää symbolia.

Arkkikoon asetus  -toiminto ei vaihtanut piirustuspohjan mittakaavaa.

Single-line-kuvatyypille ei voinut asettaa oletuspohjaa, eikä single-line-tyyppisille kuville näytetty vakiopohjia.

Kun raamin sijaintia muokattiin, kaikista lähdöistä luotiin duplikaatit.

Johdotusviittaukset eivät toimineet oikein single-line-kaavioissa ja pääkaavioissa.

Kaapelipaketin piirrossa pystyi valitsemaan olemassa olevan kaapelipaketin, mutta sille annettiin piirron yhteydessä uusi tunnus.

Kaapeleiden luonti ilman järjestelmää oli mahdollista.

Kun sisäisiä johtimia, johdinsarjoja ja kiskoja piirrettäessä syntyi katkaisupisteiden takia useita johtimia, niille kaikille annettiin sama tunnus juoksevan tunnuksen sijaan.

Johtimen uudelleenpiirtotoiminto ei noudattanut alkuperäisen johtimen väriä.

Kaapelipakettimäärityksen vaihtaminen Kaapelipaketin ominaisuudet  -dialogissa aiheutti virheen.

Lisää esiintymälle tietoja kuvaan  -dialogissa ei näytetty pinnien arvoja eikä signaalityyppejä.

Kun laitteen esiintymä sijoitettiin kuvaan projektipuun kautta, sijoitusikkunan Muu symboli  -painike ei näyttänyt käyttäjän omia symboleita.

Kun piirsi johdotusta, jolla oli viittaus, luotiin kaksi viittausta.

Kun kuvaan, joka ei ollut liitetty projektiin, lisättiin kaapelityyppi ja piirrettiin tämäntyyppinen kaapeli, kaapelin johtimet näkyivät vasta tallennuksen, sulkemisen ja uudelleenavauksen jälkeen.

Johtoteiden kopiointi ei toiminut oikein.

Viitekuvien törmäysgeometrian luonti ei toiminut oikein.

Seuraavat uudet suunnittelukielet on lisätty käytettäväksi esimerkiksi symbolikuvauksissa: kiina, italia, korea, portugali ja romania.

Yleisten asetusten Jaetut data-tiedostot  -asetuksen muuttamisen jälkeen käyttäjälle ilmoitetaan nyt, että muutos tulee voimaan vasta ohjelman uudelleenkäynnistyksen jälkeen. Katso lisätietoja kohdasta Yleiset asetukset.

Kun Laitteen ominaisuudet  -dialogin avaa projektipuun tai kuvan kautta, Symbolit-välilehdellä voi lisätä symbolin laitteelle. Näin symbolin voi määrittää jo ennen kuin kuvaan on lisätty esiintymää.

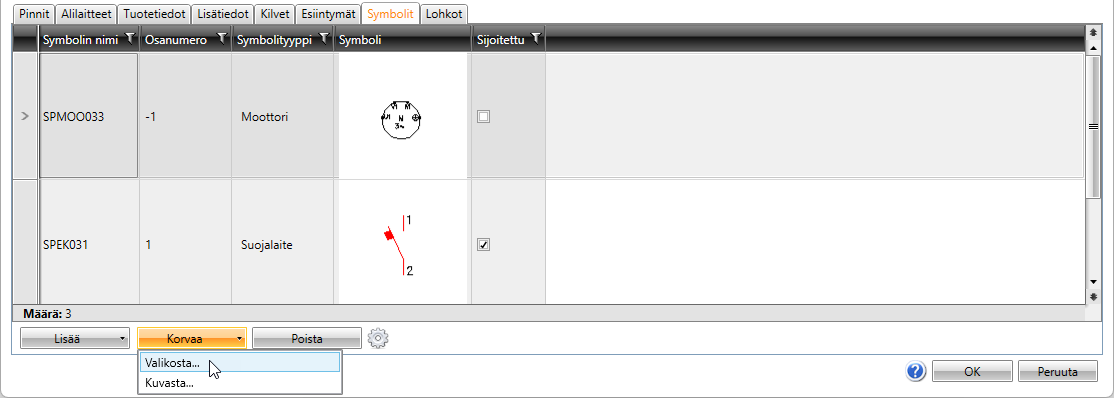

• Symbolin voi valita tietyn toimintokokonaisuuden symboleista, tiedostosta tai kuvasta.

• Vain symboleita, joita ei ole sijoitettu, voi korvata ja poistaa.

• Kuvan tyyppi vaikuttaa symbolin korvaamiseen: Jos korvattava symboli on samaa tyyppiä kuin avoin kuva (esim. single-line-symboli/single-line-kaavio), voi korvaavan symbolin valita kuvasta tai valikosta. Jos kyseessä on eri kuvatyypin symboli (esim. single-line-symboli/tasopiirustus), symbolin voi valita vain valikosta.

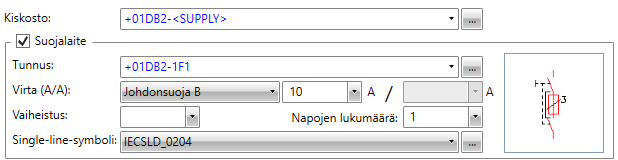

Ryhmän / lähdön ominaisuudet  -dialogin Suojalaite-osiossa on nyt mahdollista valita single-line-symboli.

• Valittu symboli näytetään dialogissa.



• Kun symbolia ei ole vielä valittu, Single-line-symboli-valikko näyttää kaikki projektin single-line-suojalaitesymbolit.

• Jos haluttua symbolia ei löydy Single-line-symboli-valikosta eli projektista, -painikkeella pääsee valitsemaan symbolin Varokkeet-, Katkaisijat- tai Suojakytkimet-valikosta.

• Napojen lukumäärä haetaan automaattisesti symbolimääritykseltä, jos sellainen löytyy.

• Jos symboli on sijoitettu, sitä ei voi vaihtaa.

Projektipuuhun on lisätty lähdöille hiiren kakkospainikkeella avautuvaan valikkoon toiminnot Sijoita tämän lähdön suojalaitteen esiintymä kuvaan ja Määritä kuvan laite tämän lähdön suojalaitteeksi. Jos suojalaitteen symboli on jo sijoitettu kuvaan tai jos suojalaitteelle ei ole valittu symbolia, sijoitus ei ole mahdollista.

Toiminnot ovat käytettävissä piirikaavioissa ja single-line-kaavioissa.

Uusille single-linekaavioille, pääkaavioille ja piirikaavioille asetetaan nyt automaattisesti oletuspiirustuspohja kuvan luonnin yhteydessä.

• Ensisijaisesti asetetaan projektin asetuksiin määritelty pohja.

• Jos projektin asetuksiin ei ole määritelty pohjaa tai kuva ei ole projektissa, asetetaan pohja Piirustuspohjien ja logojen hallinta  -dialogin mukaisesti.

Symbolit-ikkunan Asetukset-välilehden alasvetovalikossa näytettiin kuvatyypit englanniksi.

Omien kaapelimerkintöjen tallentaminen ei toiminut single-line-kaavioissa ja pääkaavioissa.

Johdotukset-projektipuusta ei voinut piirtää kaapelipakettia kaikille single-line-kuvatyypeille.

Keskuskaaviokuvassa ei voinut korvata kuvassa olevaa piirustuspohjaa toisella.

Jos kuvassa ei ollut piirustuspohjaa, lähdöt piti sijoittaa yksitellen.

Suojalaitteelle Lisää esiintymälle tietoja kuvaan  -toiminnolla lisätyt lähdön tekstit 1–4 eivät näkyneet kuvassa.

Pääkaaviokuvissa teho näytettiin watteina kilowattien sijaan.

Jos single-line-kaaviossa tai piirikaaviossa oli johdotusdialogissa valittuna Käytä oletusmerkintäsymbolia mutta asetuksissa arvo oli tyhjä, merkintäsymbolia ei kaapelin piirron yhteydessä asetettu.

F8 ei kiertänyt symbolia keskuslayout- ja tasopiirustuskuvissa, jos viereen sijoitus oli aktivoitu.

Korkomerkintä oli toisinaan h=0, koska viite generoitiin kuvaan ennen sitä hyllyobjektia, johon se viittasi.

Kun johtotiellä ei vielä ollut järjestelmää, sen valitseminen kaatoi ohjelman.

Johtotielle ei voinut tehdä aukkoa, ylitystä tai alitusta, jos sijoituskorko oli aluksi 0.0.

Johtotie ei noudattanut asetettua värä, jos johtotien 3D-tasoa ei löytynyt ensimmäisen 3D-generoinnin yhteydessä.

Laskennassa ei aina huomioitu kaikille kaapeleille määritettyä asennusvaraa.

3D-symbolien generoinnin yhteydessä määritettiin tarpeettomasti Z-siirtymä.

Tasopiirustusten tulostus ei toiminut oikein.

Jos lähdölle oli valittuna vapaa teksti, oikosulkuvirtaa ei laskettu.

Uuden lehden lisääminen olemassa olevien väliin ei päivittynyt oikein ominaisuusikkunaan eikä Schematics-välilehdelle.

Johtimen katkaisu ei aina katkaissut kaikkien johtimien johdotusta.

Hiiren kakkospainikkeella käynnistetty Piirrä kaapelia  -toiminto hävitti kaapelimerkinnän kaapelilta.

Kun johdotusikkunaa kutsuttiin uudelleen hiiren kakkospainikkeella kaapelin johtimen piirtämisen jälkeen, dialogi ei näyttänyt ajantasaista tilannetta.

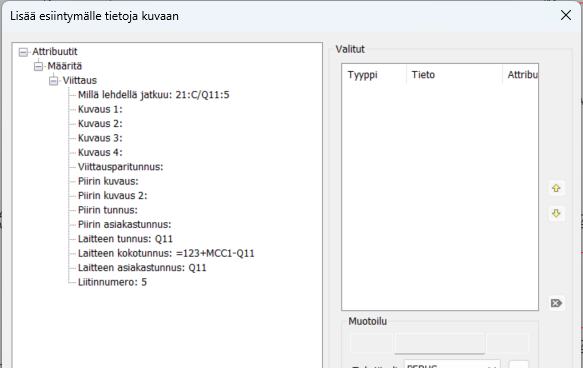

Lisää esiintymälle tietoja kuvaan  -toiminnolla lisättyjen tietojen kopiointi keskukselta toiselle ei toiminut oikein.

Lisää esiintymälle tietoja kuvaan  -dialogissa tallennettua tekstikokoa ei noudatettu sijoitettaessa.

Kun projektipuusta sijoitti riviliittimen, sille oli mahdollista valita tyypiksi pistoliitin tai laiteliitin.

Projektipuuhun lisättiin uusi sijaintirajaus, kun kuvaan piirrettyä sijaintirajausta alettiin muokata ja dialogi suljettiin tekemättä muuutoksia.

Sijainnin esiintymät  -toiminto listasi esiintymän raamit myös kuvista, jotka eivät olleet avoinna.

Johdotuksen viittausparien tunnukset eivät syntyneet oikein.

Käyttäjän päälle asettamaa pakotusta ei otettu pois käytöstä massasijoituksen ajaksi.

Massasijoitus keskeytyi toisinaan puutteellisten symbolitietojen takia.

Kilpitekstit eivät päivittyneet kuvaan kilven sijoituksen yhteydessä.

Reiän kopiointi ei toiminut oikein.

Sewatek-lattialäpivientien IFC-kirjoitukseen on tehty korjaus kierrettyjen läpivientien kohdistukseen.

Electrical-ikkunan välilehtien päivitys kuvatyypin vaihdon yhteydessä aiheutti ohjelman kaatumisen.

Käyttäjien omat keskuskaaviosymbolit tallennettiin väärään valikkoon.

Peruuta-toiminnon käyttäminen ennen Muuta kuvan laite tämän laitteen esiintymäksi  -toimintoa aiheutti ohjelman kaatumisen.

Tietojen lisääminen kuvaan aiheutti toisinaan ohjelman kaatumisen.

Merkitse sijaintitunnus kuvaan  -toiminnolla kuvaan lisättyä viitettä ei päivitetty, jos sijainnin asiakastunnuksen näkyvyys perustui oletusasetukseen.

Pystysuuntaisen kaapelihyllyn yläpään korkeus näytettiin väärin.

Keskukselle ei voinut määrittää 3D-symbolia.

Lähdön kopiointi synnytti useita laitteita samalla kokotunnuksella.

Symbolin korvaaminen Symbolit-välilehden kautta ei toiminut.

Englanninkielinen asetustiedosto ei toiminut oikein suomenkielisessä käyttöliittymässä.

Metrinen piirustusyksikkö  -toiminto laski kaapelien pituudet tuhatkertaisena.

Kosketinpakkojen generointitoiminto ei löytänyt oikeita symboleita.

Sisäisten johdinten numeron juoksutus ei toiminut.

Projektin asetuksien Johdinmerkinnät-osioon on tehty seuraavat muutokset:

• Asetuksiin on lisätty Johdinmerkinnän oletussymboli, joka vaikuttaa siihen, miten johdinmerkintä lisätään kuvaan.

• Asetuksista on poistettu Johdinmerkintä vinoviivalla.

Laitteet-projektipuiden esiintymissä näytetään nyt kuvan tyyppi (esim. Piirikaavio) symbolityypin sijaan. Symbolityyppi (esim. Virtakisko) näytetään suluissa kuvan tyypin jälkeen.

Projektin kohdetiedot  -toiminnolla voi määritellä kaikille projektin kuville yhteiset tiedot. Toiminto löytyy valitsemalla Electrical-välilehti > Piirustuspohjat ja nimiöt  -ryhmä > Hallinta-valikko > Projektin kohdetiedot.

Asiakaskuvatallennuksen toiminta on yhdenmukaistettu SLEHTI-tasojen osalta uuden lehden luonnin ja lehden vaihdon kanssa.

Asiakaskuvatallennuksen voi nyt aloittaa myös valitsemalla Tiedosto > Tallenna nimellä > Asiakaskuvatallennus.

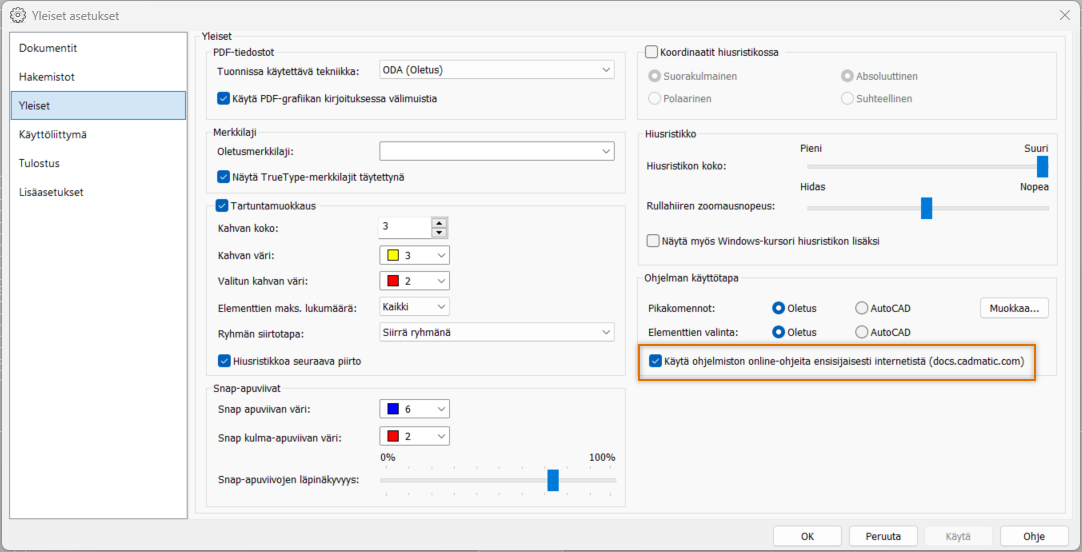

Ohjelmiston ohjeet avataan nyt ensisijaisesti internetistä osoitteesta docs.cadmatic.com. Jos ohjetta ei esimerkiksi virhetilanteesta johtuen saada avattua internetistä, käytetään ohjelman mukana asentuneita online-ohjeita. Käyttäjä voi halutessaan myös itse määrittää, että ohjeet avataan aina omalta koneelta. Asetus löytyy valitsemalla Tiedosto > Asetukset > Yleiset asetukset:

Keskusten ja ryhmien hallinnan puusta valitaan nyt oletusarvoisesti kuvan nimiöstä löytyvä keskus puun ensimmäisen keskuksen sijaan.

Keskuksen ominaisuudet  -dialogin Lähdöt-välilehdellä on kaksi uutta saraketta: Suojalaitteen single-line-symboli ja Suojalaitteen piirikaaviosymboli. Sarakkeissa näytetään kaikki suojalaitteiden symbolit pilkuilla erotettuina. Sarakkeiden arvoja ei voi muokata.

Käyttäjän valintalistalle saa nyt lisättyä myös kaapelipaketteja.

Kiskostoilta tarkistetaan nyt, että niillä on vähintään yksi tulo.

Kopiointia on parannettu: kun kopioidaan suojalaitteet, tallennetaan esiintymille suojalaitteen suojaaman ensimmäisen lähdön tyyppi.

Oman symbolin tallennusta on muutettu:

• Toiminnon aloituksen jälkeen pyydetään nyt valitsemaan halutut elementit kuvasta.

• Ei kehystä on valittu oletusarvoisesti. Valitse-painikkeella voi korvata alussa valitut objektit valitsemalla symbolin kuvasta tai piirikaavio- tai tasopiirustussymbolivalikosta. Tällöin alussa valitut objektit poistetaan.

• Kun Kehystetty valitaan, toiminnon alussa valitut objektit lisätään kehyssymboliin. Valitse-painikkeella voi korvata alussa valitut objektit valitsemalla symbolin kuvasta tai piirikaavio- tai tasopiirustussymbolivalikosta. Tällöin alussa valitut objektit poistetaan ja tässä valitut objektit lisätään kehyksen sisään.



Piirrä kiskostoa  -dialogiin on tehty seuraavat muutokset:

• Kaikki sijaintityypit sallitaan. Tämän vuoksi Keskus-alasvetovalikko on nimetty Sijainti-alasvetovalikoksi.

• Tunnukseksi ei enää ehdoteta edellisessä piirrossa annettua tunnusta. Tunnus on vaadittu arvo.

• Dialogiin on lisätty Leveys-kenttä, josta voit valita viivan leveydeksi oletusarvon sijaan 0.25, 0.35, 0.50, 0.70, 1.00, 1.40 tai 2.00.

Keskukset ja ryhmät  -projektipuuhun on lisätty Piirrä kiskosto kuvaan  -toiminto. Toiminnolla voi sijoittaa kuvaan kiskoston, sen tulot ja lähdöt sekä tarvittaessa sijaintirajauksen.

Pääkaaviota luodessa ja avatessa sekä kuvatyyppiä määritettäessä asetetaan seuraavat järjestelmämuuttujien arvot:

• GROUPGRIP – 2

• GROUPSEL – 1

Nämä arvot mahdollistavat ryhmässä olevien objektien (esim. lähtöpaketin) siirtämisen yhtenä kokonaisuutena.

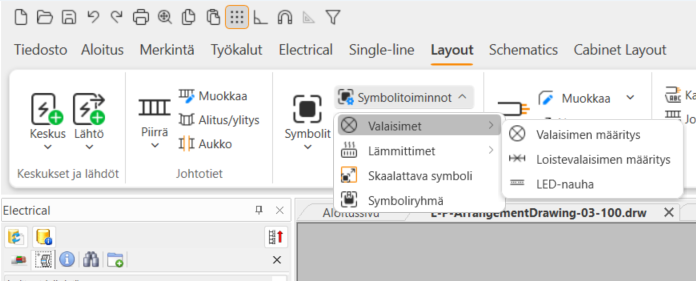

Layout-välilehden Laitteet-ryhmän Symbolitoiminnot-valikkoa on muutettu: Valaisimen määritys  - ja Loistevalaisimen määritys  -toiminnot on siirretty uuteen Valaisimet-valikkoon.

Katso lisätietoja kyseisen valikon uudesta LED-nauhatoiminnosta kohdasta Piirrä LED-nauhaa.

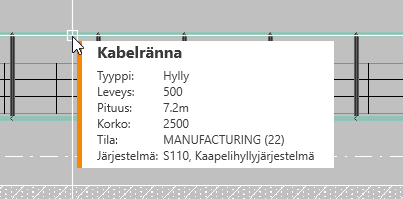

Inforuudun otsikko näytetään nyt suunnittelukielellä johtoteille, kaapeleille, kaapelipaketeille, lähdöille ja johtimille.

Projektin kerrosasetuksiin on lisätty Tuo kerrokset  -toiminto, jolla voidaan IFC-mallin avulla tuoda kerrostietoja Electricaliin. Mallista tuodaan kaikki osat, eli tontti, rakennukset ja kerrokset, mutta ei niihin liitettyjä tiedostoja. Tuonnin jälkeen asetuksia voidaan muokata ja kerroksiin voidaan lisätä niihin liittyviä tiedostoja.

Symbolitoiminnoissa on nyt käytettävissä LED-nauhan piirtotoiminto.

• Toiminto löytyy valitsemalla Layout-välilehti > Laitteet-ryhmä > Symbolitoiminnot-valikko > Valaisimet-valikko > LED-nauha.

• Toiminnossa voi määrittää LED-nauhojen leveyden, korkeuden ja muut ominaisuudet ja piirtää ne korkoineen 2D- ja 3D-kuviin, kuten mitkä tahansa muut Electrical-symbolit.

• LED-nauhan piirtäminen luo laitteen, jolla on laitetunnus.

Symbolit-ikkunassa voi nyt symbolin sijoituksen yhteydessä valita, näytetäänkö kuvassa tunnus vai ei.

• (Vaihda tunnuksen näkyvyys päälle pois)  -painike sijaitsee Symbolit-osiossa.

• Toiminto on käytettävissä riippumatta siitä, mikä välilehti on valittuna Symbolien sijoitustoiminnot  -osiosta.

• Kun tunnus on valittu näytettäväksi, painike on korostettu.



Kiskostoille on lisätty kytkentäpisteet, jotka noudattavat projektin asetuksissa määritettyä moduulijakoa.

Johdotustoiminnoissa voi nyt käyttää lähtösuunnan vaihtamiseksi Ctrl + S  -näppäinyhdistelmää yhdistelmän Ctrl + <> ohella.

Piirustusrajat asetetaan nyt aina piirustusarkin mukaisesti. Tämän vuoksi Aseta piirustusarkki  -dialogin Aseta piirustusrajat arkin mukaan  -asetusta ei voi enää muuttaa.

Projektin tiedot päivittyivät kuvaan vasta, kun kuva suljettiin ja avattiin uudelleen, lisättiin uusi lehti tai vaihdettiin pohja.

Kun uuden kuvan luonnissa käytettiin mallipohjaa, kuvan tyyppi oli väärä.

Vertaile dokumentin versioita  -toiminto vertaili vain aktiivista Excel-lehteä kaikkien dokumentin lehtien sijaan.

Revisionlisäämistoiminnon käynnistäminen aiheutti toisinaan keskeytyksen ohjelman käyttöön.

Jos varjostus oli käytössä, tallennuksessa ei noudatettu annettuja asetuksia.

Riviliittimen kytkentäkuva  -raportissa ei toiminut linkitys, jos riviliittimillä oli sama pinninumero.

Uutta lähtöä luodessa suojalaitteen symbolin kuvakkeen esikatselu ei toiminut, kun symboli valittiin Single-line-symboli-alasvetovalikosta.

Kun kuvia kopioitiin, kaapeleita ei yhdistetty lähtöihin oikein.

Kaapelipaketin lehtien kopiointi ei toiminut oikein lehtien hallinnassa.

Uuden lehden luonnin yhteydessä lisättiin automaattisesti raami. Lisäksi oli mahdollista korvata olemassa oleva raami.

Tulosta tietyn keskuksen kuvat  -toiminto ei toiminut oikein.

Jos seula oli päällä, rivien lisääminen ja poistaminen ei toiminut oikein.

Symbolipaketin korvauksessa ja lisäyksessä ei muistettu käyttäjän edellisiä valintoja.

Kun single-line-kaaviosta oli kopioitu kuva toiseen kuvaan ja kopiossa muokattiin ensin keskusta ja sitten lähtöä, aiheutui virhe.

Ryhmän ja sen laitteiden kopioinnista syntyvälle sijainnille ei kopioitu alkuperäisen lähdön sijainnin tietoja.

Kun lähdön kopioi toiselle lehdelle, attribuutit katosivat.

Kopiointi kerroksesta toiseen oli hidasta.

Nimiöiden täyttötoiminto täytti tietoja vääriin kenttiin.

Ensimmäisessä avatussa dokumentissa ei Symbolit-ikkunassa aina näytetty projektin korkoja tai järjestelmiä.

Komentorivillä näkyi vääriä komentoja.

Jonotallennus ei huomioinut laitteen laitetekstejä.

Oman symbolin sai tallennettua Schematics-välilehden toiminnolla, vaikka kuvan tyyppi oli Tasopiirustus.

Lähtösymbolia ei voinut kiertää F8-näppäimellä.

Lattialämmitykselle ei näytetty tyyppejä oikein.

Johdotustiedoissa ei ollut mahdollista muokata kaapelipakettiin kuuluvan yksittäisen kaapelin tunnusta.

Kaapelipaketin Johdotustiedot-dialogissa määritettyä asennusvaraa ei tallennettu.

Tunnusten asettaminen kaapelipaketeille ei toiminut oikein.

Kun kaapelin piirto aloitettiin napsauttamalla ryhmämerkkiä hiiren kakkospainikkeella, asennusvaraa ei päivitetty tai asetettu.

Johdinnipun valitseminen kuvaan, joka ei ollut projektissa, aiheutti virheen.

Johtoteitä ei käsitelty oikein, jos asetuksia muutettiin useamman kerran.

Korkomuutos ei toiminut oikein, kun korkoa muutettiin useille johtoteille kerralla.

Merkitse/poimi johdotustiedot, tang. teksti  -toiminto ei toiminut oikein.

Viittaustekstit muodostettiin väärin.

Englanninkielinen asetustiedosto ei toiminut oikein suomenkielisessä käyttöliittymässä.

Tilatietoa ei poistettu laitteelta laitteen esiintymän poiston yhteydessä.

Määrälaskennassa ei huomioitu lattialämmityskaapeleita.

Jonotulostuksessa ei ollut mahdollista valita tiedostotyypiksi kaikkia CAD-kuvia.

Vie IFC-tiedostoon  -toiminto ei vienyt kaikkia valittuja kuvia, jos kuvat eivät olleet projektissa.

Logon luonti salli välilyönnit symbolien nimiin, jolloin symbolit eivät toimineet.

Kopiointi ja liittäminen aiheuttivat virheen.

Vaihda symboli  -toiminto ei aina toiminut oikein, ellei sitä tehnyt kahdesti.

Jos projektin Asiakastunnukset-asetuksissa oli valittu laitteen asiakastunnus näkyviin, johtimen numeroa ei näytetty.

Primääriset ja sekundääriset ristiviittaukset eivät päivittyneet oikein.

Kaapelipaketille annettiin piirrettäessä tunnuksen lisäksi asiakastunnus.

Kiskostoa piirrettäessä muutoksen tekeminen Ominaisuudet-ikkunassa aiheutti ohjelman käytön keskeytymisen.

Kun piirikaaviosta kopioitiin useita johtimia, joiden tyyppi oli sisäinen, määrittämätön tai kisko, kopion johtimet saivat toisinaan tunnukset väärässä järjestyksessä.

Kaapelin johtimien piirto ei toiminut oikein, jos johtimia ei piirretty oletusjärjestyksessä.

Piirrä johdinta (päävirtapiiri)- ja Piirrä johdinta (ohjausvirtapiiri)  -toiminnot eivät vaihtaneet valittuun tyyppiin.

Kaapelimerkintä katosi, kun kaapelin päähän sijoitettiin laite.

Edellisen toiminnon käynnistäminen hiiren kakkospainikkeella tai Enterillä aloitti aina piirron ohjausvirtapiirin värillä, vaikka aiemmin olisi piirretty päävirtapiiriä.

Riviliittimen tunnuksen muokkauksessa syntyi uusi rima, mutta muokattu liitin ei siirtynyt uudelle rimalle.

Muuta kuvan esiintymiä tämän laitteen esiintymiksi  -toiminto ei toiminut oikein.

Riviliittimet olivat eri järjestyksessä kuvassa ja projektipuussa.

I/O-symbolin poisto aiheutti toisinaan ohjelman käytön keskeytymisen.

Attribuutteja ei käsitelty oikein poistettaessa I/O-korttia tai siirrettäessä sitä toiseen kanavaan.

I/O-korttia muokatessa useamman solun valinta I/O-kanavat-välilehdellä aiheutti virheen.

Projektin tuotemallien puu järjestettiin väärin.

Kaikki tiedot eivät päivittyneet oikein keskuslayout- ja piirikaaviokuvien välillä.

Lähtöesiintymien tiedot näytettiin toisinaan väärin.

Käyttäjän omat työkaluvalikot piilotettiin, kun kuvatyyppi vaihdettiin.

Tuotemallien kopioinnissa ei huomioitu kaikkia tuotemalleja.

LED-nauhalle ei vonut lisätä positiomerkkiä.

Ryhmämerkin sijoituspisteen osoittamisen jälkeen ei voinut antaa vapaata kulmaa.

Kun Johdotus-ikkunassa valittiin lisättäväksi johdinmerkintä, johdotuksen pituutta ei tarkistettu ja merkintä lisättiin myös lyhyille johdotuksille.

Kun johdotus katkaistiin sijoittamalla symboli sen päälle, kaapelitunnukset generoituivat väärin.

Johtotien muokkaamisikkunan avaaminen kasvatti jatkuvasti GDI-objektien määrää, mikä lopulta aiheutti ohjelman käytön keskeytymisen.

3D-seiniä luotaessa symbolin sisäiset elementit luotiin aktiiviselle tasolle 0-tason sijaan.

Johdinesiintymien virheellinen kääntäminen aiheutti virheen kuvan avauksessa.

Tunnusattribuutit eivät päivittyneet oikein kuvasta toiseen vaihdettaessa.

Kaapelien johdinmerkinnöissä ei näytetty johtimen numeroa eikä väriä.

Kun kaapelin johtimien merkinnän jälkeen määritti johtimen kaapelin johtimeksi, väri päivitettiin virheellisesti.

Kun projektista kopioitiin toiseen projektiin kaapeli, jonka kaapelityyppiä projektissa ei ollut, kaapelitietoja toisinaan katosi johtimilta.

Kaapelikampauksille näytettiin aina sekä väri että numero riippumatta siitä, mitä oli valittu.

Kaapelin pystyi luomaan ilman kaapelityypin määritystä.

Kaapelin poisto ei toiminut oikein.

Laitteiden tunnuksien muuttaminen puun kautta ei toiminut oikein.

Liittimiä ei numeroitu sijoitettaessa oikein.

Microsoftin Azure-pilvipalveluissa tapahtuneen muutoksen myötä vanhat TLS-protokollaversiot 1.0 ja 1.1 on poistettu käytöstä. Tämä muutos vaikuttaa myös CADMATIC-ohjelmiston toimintaan ja saattaa aiheuttaa ongelmia esimerkiksi ohjelmiston asennuksessa tai käyttäjäkohtaisen lisenssin käytössä.

Tähän versioon on lisätty tuki uudemmalle TLS 1.2  -protokollalle. Päivityksen myötä edellä mainitut ongelmat on korjattu ja ohjelmiston yhteensopivuus Azure-ympäristön kanssa on varmistettu. Lisäksi siirtyminen TLS 1.2  -protokollaan parantaa tietoturvaa, sillä vanhemmat protokollaversiot sisältävät tunnettuja haavoittuvuuksia.

Aiemmasta versiosta konvertoituja omia johdinmerkintäsymboleita käytettäessä johdinmerkintöjen E_ID-attribuutti näytettiin kuvassa eikä sitä saanut piilotettua.

Johdotuksen uudelleenpiirron keskeytys aiheutti keskeytyksen ohjelman käyttöön.

Oman symbolin tallennus Symbolit-työkalurivin kautta ei toiminut oikein.
